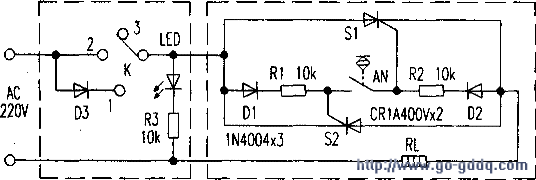

电路如图所示，当人坐在电热垫上时，使开关AN在人体重鼋=挤压下闭合。这时在市电电压正半周时，有电流流过Dl。同时Rl上电压触发可控硅S1导通，为发热元件RL供电：市电电压负半周。有电流流过D2。

　　同时R2上电压触发可控硅S2导通。为发热元件RL供电。

　　当开关K处于2位置时。两只可控硅都导通，是全波对发热元件RL供电。当开关K处于1位置时，只有一只可控硅导通。电路处于半波状态为发热元件RL供电。K置于3位时断电。

　　当人离开电热垫时，开关AN无重力挤压便自动断开。于是可控硅因无触发电压而自动关断。从而停止了对电热垫的供电。

　　这种开关只需要一定的电压。

　　并不需要很大的电流就能触发可控硅的导通。因此开关AN处不会产生电火花。所以用起来比较安全。

　　所有元件放在接线盒内，开关固定在电热垫内的适当位置上即可。
