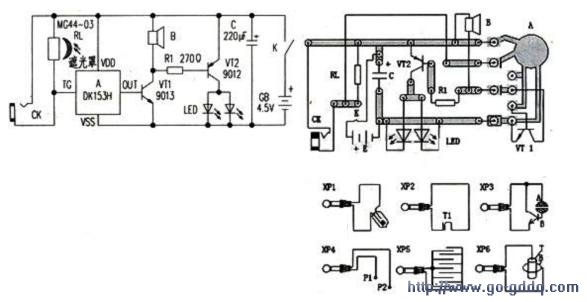

七用途报警手杖的电路见上左图.上右图是装配电路板，下图是自制附加分类报警装置。该电路主要采用了模拟声集成电路A。平时，A：DKl53H不工作,晶体管VT1、VT2均截止，整个电路静态电流极小，经测试小于3.5μA。当A的TG脚受到高电平和正脉冲触发时，A内部电路工作，其OUT端输出内储的“叮一咚”声电信号。经VT1功率放大后，推动扬声器B发声；与此同时，B两端部分音响电信号经限流电阻R2加至VT2发射极。经VT2功率放大后。驱动LED随声响节奏闪光。电路中的光敏电阻器RL被接人A的触发回路。平时，拐杖不用时竖直平放或使用时基本呈竖立状态,TG脚无法获得高电平触发信号，报警电路无声光信号产生。

　　1.天亮报警器
　　把手杖竖立放在窗台上。取掉RL上的遮光罩。光孔朝窗外；天亮时，RLMG44-4感光呈低电阻,A受到高电平信号触发，电路即发出报晓声。

　　2.摔倒报警器
　　
　　下图中的：XPl插头插入CK。当老人不慎摔倒或因其他原因急需帮助时，随着手杖落地或者说老人有意横放手杖时，其S内部水银触点接通，A获得高电平触发信号。电路即产生声光信号，从而提醒附近的人们迅速给以救助。

　　3.水沸报知器
　　
　　下图中的XP2插头插入CK。T1为日光灯中的启辉器，平时T1处于断开状态。当水沸时，T1闭合，触发DK153H工作，从B发出报警声。在使用前，事先将T1中的金属棒与U形金属片之间的距离调整好。使水沸时。U形金属动片正好与金属固定棒接触。

　　4.触摸游戏机
　　
　　下图中的XP3插头插入CK。当手摸金属片A、B时。VT1导通触发DK153H工作。

　　5.水位报警器
　　
　　下图中的XP4插头插入CK，正常情况下，水位低于探针P2。当水位高于P2时，水位将P1、P2短路，DK153H触发工作，从B发出报警声。

　　6.婴儿尿床报警器
　　
　　把下图中的XP5插入CK。无尿床时，传感器为开路状。当婴儿尿床时，传感器传送信号电流触发DK153H工作从B发出报警声。

　　7.家用地震报警器
　　
　　把下图XP6插入CK。T为一只铜圆柱体和B为中间有孔的铜丝圆圈，T与B固定在如图所示的地震探测架上，无震动时，处于常开状态，当发生四级以上的地震摇晃时铜柱体倾斜和摆动,T与B之间的间隙达2mm，T与B相碰。DKl53H触发工作，从B发出报警声。

　　电子元件选择：A选用DK153H型门铃专用集成电路。该集成电路采用黑膏封装在一块尺寸为24m×12mm的小印刷板上。并有插焊外围元器件的孔眼。安装很方便。VT1选用9013型硅NPN中功率三极管。VT2选用9012PNP中功率三极管，均要求电流放大系数B在130以上。S选用KC-205型万向玻璃水银导电开关，要求工作角度≥45℃。RL选用MG44-03型塑料脂肪封装光敏电阻器，或亮阻≤5kΩ、暗阻≥1MΩ的光敏电阻器也可直接代替。R1用RTX-1／8W型碳膜电阻器。C用CDl1-10V型电解电容器。B用8Ω、0.25W小口径电动式的扬声器。LED：红、绿色高亮度型发光二极管各一只。K微型拨动开关。CK用CKX2-3.5型耳塞机用插孔,XP配套用CSX2-3.5型插头。GB用三粒AGl3的钮扣电池串联而成，目的是减小体积，电压为4.5V。其他无特殊要求，按图中的标注进行选择，对号入座。

　　制作要求与注意事项：VT1可直接插焊在A的芯片上。A芯片通过4根长约5mm的元件剪脚线插焊在电路板上。

　　装配好的电路机芯（插头XP之外）全部装入一个普通空心拐杖，拐杖顶端开孔伸出LED发光二极管,并装上红色透光保护罩；手柄适当位置处开孔固定开关K和插孔XS。手柄前端固定扬声器B和光敏电阻器RL,并分别加装保护壳体和遮光罩，要求遮光罩装卸灵活。水银开关S在拐杖内应竖立固定。其安装角度直接影响求助报警灵敏度。制作的报警拐杖，只要焊接无误，电路不需调试，即可正常工作。拐杖每一次使用后，应竖立放置。启用七大类报警装置时，均要竖立才能准确无误的报警，切记、切记。
