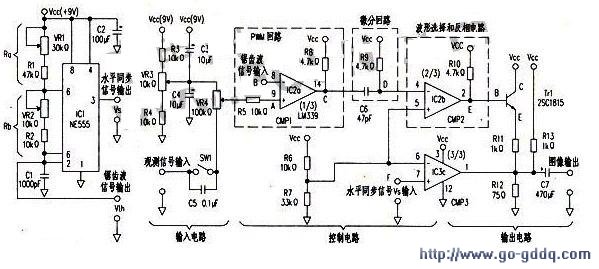

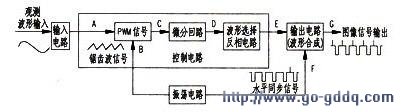

用一块附加的电路板。输入要观测的电信号，将输出信号接到电视机的视频输入接口，屏上就能显示电信号的波形。电路结构如上图，实际的电路见下图。

　　振荡电路
　　
　　用555时基电路产生水平同步信号和锯齿波信号，其输出周期

    输入电路

    被观测信号接到输入端口，SWl是AC／DC选择开关，合上为直流，断开为交流；信号波形在电视屏上的位置由VR3调整，其调整范围与锯齿波信号电压范围（1/3VCC一2／3Vcc）相似，C3、C4起稳定VR3端子电压的作用：波形振幅的大小由电位器VR4调节。

　　控制电路
　　
　　把振荡器产生的锯齿波信号和输入信号送至比较器IC2a进行脉宽调制（PWM），生成PWM信号。再利用微分电路取出PWM矩形波的下降沿，得到与输入信号对应的脉冲波。微分电路的充电时间常数放电时间常数IC2b对输入脉冲信号反相。

　　图像信号输出
　　
　　反相电路IC2b输出的信号经Tr1发射极输出，与由IC2c输出的水平同步信号合成图像信号：R12阻值为75Ω，以获得接近75Ω的匹配阻抗。

　　电路调整
　　
　　本示波器与普通示波器不同的是垂直方向为时间轴，水平方向为电压轴。将其输出端与电视机的视频输入端连接，VR3、VR4旋转至中间位置，再调节VR1、VR2达到水平同步，使屏上出现一条垂直白线（时间轴），然后调VR3将白线移动至中央位置；在信号输入端输入观测信号，用VR4调整幅度，便可在屏幕上显示出被测波形。本示波器可观测的信号频率在10kHz以下。
