此控制电路故障检修装置，可快速、准确、简捷分析和判断故障。

　　一、检修装置的原理及功能
　　

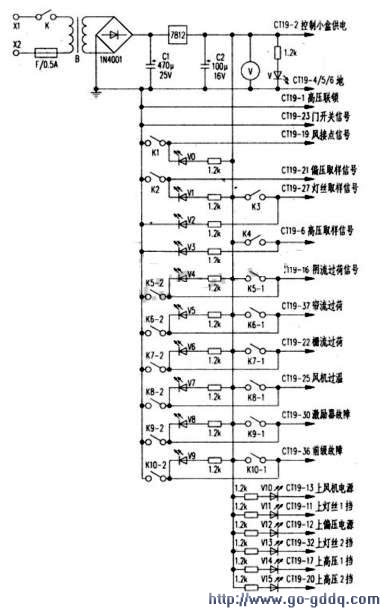

　　原理图如下图所示，图中，K、K1～K10均为小型拨动开关，K1～K4提供开机操作后的相应的模拟取样信号，对应的绿色指示灯V0～V3发光。K5～K10提供机器故障或过荷时的取样信号，正常时发光二极管V4～V9都不亮。V10～V15是控制小盒开机控制指令，V表示+12V电源指示。V0～V3表示开机后发出相应的开机指令后，合上相应的取样开关，而监测到相应的模拟取样信号。

　　二、测试装置的操作
　　
　　1测试装置操作步骤
　　
　　（1）将控制盒从机器上拆下，将检修装置信号插头插入控制盒的CTl9插座。在开机前检查K、K1～K4应在“OFF¨位置，K5～K10应打在”关“位置，即机器正常工作位置。将K置于”ON“位，电源指示灯亮，电压表头V计数正常。控制盒面板上本地、门开关、高压连锁绿色指示灯亮（与在机正常时加电显示一样）。
　　
　　（2）将控制盒的开机开关S3置于”STANDBY“位，此时发出开风机指令，检修装置面板上V10发光二极管（绿）亮，瞬时将风接点拨动开关K1置于”ON“位，此时控制盒面板上风接点指示灯亮。存风接点K1接通后，发出开灯丝1挡指令、偏压指令，此时检修装置面板上”灯1“、”偏压“绿色指示灯V11、V12亮，控制电路延时3秒后，”灯2“指示灯V13亮，控制盒上有电压表头指示，此时将灯丝、偏压监测信号开关K2、K3置于”ON“位，控制下一步操作。当灯丝加热5分钟后，控制盒面板上的STANDBY指示灯亮（准备上高压挡）。
　　
　　（3）当STANDBY灯亮后，将S3置于”ON“位，此时发出加高压1挡指令，即检修装置”高压1“，指示灯V14亮，经控制盒延时3秒钟后，发出上高压2挡指令，即检修装置面板上指示灯V15亮，此时将高压监测信号开关K4置于”ON“位，这就是检修装置模拟开机的全过程，说明控制盒运行正常。另外，控制盒还有入微、反射功率取样，如果用一根射频电缆从备机或其他工作的机器的射频监测口取样，也可以检修射频信号控制电路故障，否则，控制盒无射频取样而导致入射指示灯亮。

　　2、检修装置的关机操作步骤
　　
　　关机操作及指示与开机时操作和指示情况相反。

　　（1）首先将检修装置高压取样开关K4置”OFF“位，再将控制盒开关S3置于”STANDBY“位，关闭高压。
　　
　　（2）将检修装置的灯丝和偏压监测信号开关K3、K2置于”OFF“位，将控制盒开关S3退置于”OFF“位。
　　
　　（3）S3置于”OFF“位，将检修装置上的风接点监测信号开关打在”OFF“位，待延时5分钟后装置的风接点指示灯自动熄灭。
　　
　　（4）关断电源开关K。
