本文介绍用珍藏版12AX7B制作的经典胆前级放大器Marantx-7。M7是音响史上最著名的电子管前级放大器之一，吸引人之处是它的音色美，人声更是情感丰富，重播管弦乐时乐声中洋溢着光辉和力感，困此DIY者仿制甚多。此机使用了六只12AX7，其中三只是用来作LP唱机的唱头放大（RIAA线路）。今将曙光珍藏版12AX7B只用在线路放大（LINE Amp）部分，供重播CD或DVD碟之用。两声道用三只12AX7B,，对音效影响最大、对放大器性能起着决定性作用的输入级及中间放大级用一对珍藏版的12AX7B，输出级用一只曙光普通版的12AX7B，性能仍然不错。

　　DIY者有时觉得自己焊的胆前级放大器或者胆机功放两声道的对称性不够好，结像力及立体感欠佳，主要是元件的配对不严谨所致，其中更是放大管的配对达不到要求，尤其是输入电压放大级用管的配对往往被忽视，而这一级对音效的影响又最甚。如今有了珍藏版12AX7B，再注意阻容元件的选用，就不用再担心两声道的对称、平衡问题了。

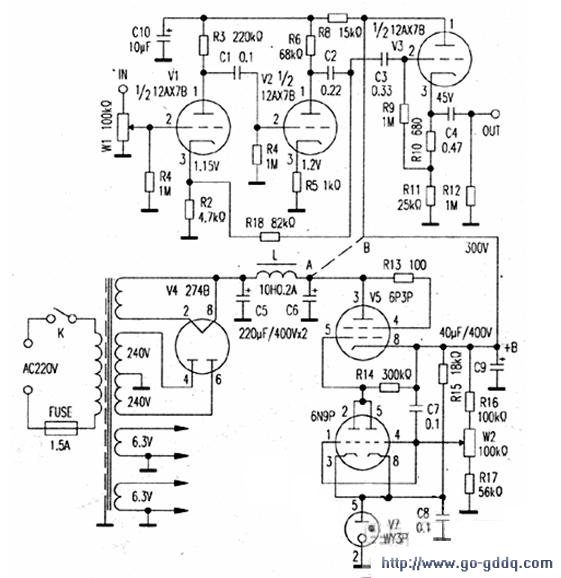

　　整机线路见下图，V1、V2是两级12AX7B的A类电压放大，V3是阴极输出器。并且V3的栅极电阻接在阴极电阻R10、R11之间，因此栅极不单有自给偏电压，还有R11形成的正偏压，此机好声的原因也在于此。V2的输出端还引出了反馈电压经R18送到V1的阴极，反馈电阻R18的阻值较大，因此负反馈量较小，只有几dB。且V1的阴极电阻又无旁路电容，所以输入电压放大级有双重负反馈，使电路的性能得到改善，失真很低。输出端电容C4的容量较适中，故音色通透，中音丰满，低音厚润有力度，同时与电源部分采用胆稳压有密切关系。

　　电源部分的B+高压是用胆整流（整流管用曙光274B，此胆也是高真空度的品种）和扼流圈的π形滤波电路。B+输出端设有胆稳压电路。电压调整管V5用屏流较大（72mA）的功放管6P3P。电压放大管用高u双三极管6N9P，使电压调整更灵敏，稳压性能更好。稳压管用充气稳压管WY3P给6N9P的阴极提供稳定105V的基准电压。此稳压电路输出端有200～300V的连续可调（调整W2）的十分稳定和平滑的直流电压。这对提高整个放音系统的信噪比十分有利。同时胆稳压对音乐感、乐声的从容度，中、低音的量感、厚润，低音的力度等均有颇大的提升，所以输出电容C4不需要很大就能获得良好的低音效果。若稳压电路的电压调整管换用屏流较小的型号，如6V6、6P1或用双三极管6N6等，虽然也能正常工作，但输出电压会降低，逊色不少。另一个方案是仍用胆整流、整流管改用南京的5U4G，此胆是音乐味浓郁的品种，再配扼流圈的滤波电路，删去胆稳压电路，B+输出电压从C6的正端输出，见下图中虚线位置，将A、B两点连接即可，此时B+高压有320-330V，线路也能正常工作，且音色会更加明亮，动态及高音的表现也会略好些，但音色的厚润，中、低音的量感等会稍有逊色，因此可视口味选用。当然，用5U4G再加上胆稳压则是表现更加全面了。本机使用的级间交连电容宜用WIMAMKP-10的品种。B+滤波电容用PHILIPS蓝色电解电容等。
　　
　　组装时，三只12AX7B最好是一字排开，两声道的阻容元件分别布置在放大管两侧，使两声道互不影响。电源部分元件要远离放大电路单独摆放。以增加电路工作的稳定性和提高信噪比。焊接完毕，详细检查核对无误，通电后调试，首先调整电源部分，V7WY3P的第5脚应有105V左右电压，达不到时可调整R15的阻值。正常时几秒钟后WY3P管内便发出鲜艳的橙色辉光，说明整流及稳压电路工作正常，再调整W2，可见到B1输出端（C9的两端）直流电压在200～300V甚至310V之间连续可调，然后调到290或者300V即可。再调放大电路的各级工作电压，各电子管的阴极电压的数值见下图中所注，此时各电子管的工作便是正常的。

　　各点电压正常后即可接入放音系统试听。此机无论推晶体管机功放，抑或胆机功放，均能得到超凡的效果，音乐味、立体感、结像力等都有惊喜的表现。具有如此魅力要归功于曙光珍藏版的12AX7B及M7胆前级放大器的线路。
