下面介绍用曙光SGELTUBE12AX7B珍藏版NO：01仿制著名胆前级放大器Mclntoshf麦景图）c一22。

　　MelntoshC一22胆前级放大器是20世纪中期美国产品，外观非常漂亮，与Marantz（马兰士）7胆前级放大器并称为胆前级放大器的经典，也是两级三极管共阴极放大电路串联的经典胆前级放大器。它的音色与Marantz7不大相同，M7是以中频甜美迷人著称，且又音色偏亮，播放铜管乐时质感好、铜味足，重播人声演唱更有丰富的情感。而C一22的音色与M7有所不同，虽然也是中频圆润甜美，但有的认为清晰度不高，不够清澈、透明，其实这正是c一22的特点。

　　所以用c一22推晶体管机功放，或以分析型的功放管EL34、5881为输出管的胆机功放时，音效会更全面耐听。今将曙光珍藏版的12AX7B配c一22电路，不仅将这种美感充分表现出来了，而且在清晰度方面也有提升。这也是由于创世名胆的特点、性能所致，才使鱼与熊掌兼有。

　　商品机的MclntoshC一22胆前级放大器电路非常复杂，为提高性能，电路采用了多项措施。机内设有前级均衡放大电路（供播放黑胶唱片，当时流行黑胶唱片）；中间放大级f将经过前级均衡放大的音频信号通过切换开关送人中间放大级。同时信号较强的CD、AUX、TUNER、TAPE等音源信号也通过前级切换开关直接输人至中间放大级）将音频信号电压适量提升；为了提高放音质量，中间放大级设置了音调控制网络，能将高、低音分别进行提升与衰减。输出级用的是输出阻抗很低的阴极输出电路，以符合各种后级功放的匹配要求；在中间放大级与输出级之间，还设有噪音滤波网络，使输出的音乐信号更清静、透明，品质更高。电源部分采用半导体元件的高压整流电路和阻容元件的B+滤波电路。DIY者仿制焊机一般都是采用经过简化的线路，较常见的电路如图1，使用的电子管是3只12AX7。该电路有的称1O倍放大器或LINEAMP，适用的音源为CD机或DVD。

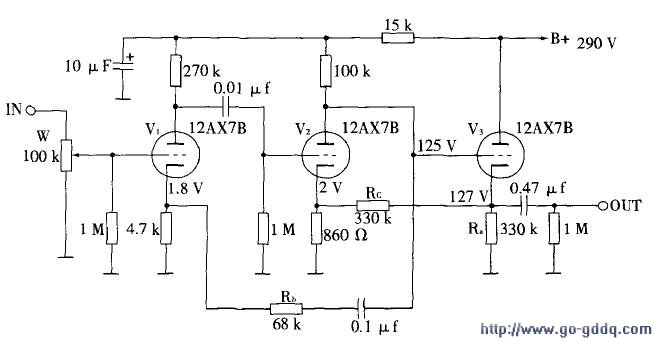

　　下图中，电压放大级是由两级（V、V：）12AX7组成的共阴级阻容耦合放大电路，两级的电压增益在4OdB以上。输出级V是12AX7的共屏极的阴极输出电路，将输出阻抗降低。阴极输出器实际上是串联式电压负反馈电路，此机V，的阴极电阻R阻值较大，因此，利用较深的负反馈以改善放大器的效果，使非线性失真、频率响应、信噪比等电气性能得到改善和提高。v的阴极电压较高（因R的阻值较大），由于12AX7的阴极、灯丝之间耐压为±180V，所以v仍能正常工作。此机还从第二级电压放大管的输出端引出负反馈电压经R送至V的阴极，使失真度、频率响应等性能进一步提升。但反馈电阻阻值较M7胆前级放大器要小，这也是c一22的音色较M7浓郁的原因之一。从V，的阴极至V的阴极之间还有经形成的少量的正反馈。所有这些都是c一22成为高档名器所采取的措施。

　　要使仿制成功，高手指出：放大管V 要与另～声道的V， 配对，V2与V 配对，V，内的两只三极管单元也应对称。这就使曙光珍藏版12AX7B因为胆是配对出售的，有了用武之地，这里不管是否V1与V1或V1与V2，用一只双三极管，均能得到良好的效果。

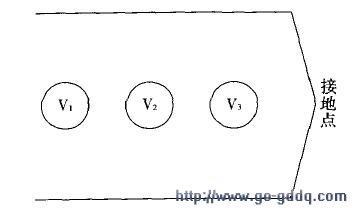

　　为了焊接时元件排位布置方便，V1 、V2 、V3，三只放大管要按顺序一字排开，两旁是接地母线。阻容元件分别排列在放大管两侧，又称两声道对称布置。不论是用电路版或是搭棚焊接，均会取得较好的效果，且又美观、整齐、紧凑，见下图。

　　电源部分加大投人（电路从略）。B+高压用胆整流和扼流圈的Ⅱ 形滤波电路。整流管用5U4G。B+输出端设有串联式胆稳压电路，电压调整管用6P3P， 电压放大管用高 双三极管6N9P， 稳压管用充气的WY3P， 输出B+电压可到300～310 V。

　　这种电源电路虽是古老的设计、也增加电耗， 但对放大器的音色厚润、柔顺， 中、低音的量感以及低音强劲等有很大的支持作用，只要开声就听得出优异效果。也可以用晶体二极管的整流和晶体管的稳压电路， 电路简单， 投资也少， 但放音效果会失色不少， 电压调整管要用大功率的NPN型反高压晶体管。放大管12AX7B的灯丝电源用交流电源点燃，6.3 V 电源接有平衡电阻，且中点接地，以抑制交流声。

　　元件也尽力选用发烧级的品种，如级间交连电容用WIMA MKP一10，B+滤波电容用PHILIPS蓝色电解电容与国产的天和电解电容、新德克薄膜电容等多种电容混合并联使用。音量电位器更重要，本机用23档电阻级进式，上面的电阻用DALE发烧电阻焊接，以免因碳膜电位器两联同步性差而影响两声道的平衡、对称。另外，电源线、机内用的小信号线的档次也不宜太低。
