本电路在你打开电脑时。可以同步接通台灯。同样，在你关掉电脑时，也可同步自动关掉台灯。

　　为避免可能的电磁辐射，电路的电源采用电容限流，再送到整流电路，给出控制电路所需的5V直流工作电压。在电脑关断不用时。即使控制电路有交流电源存在，由于IC2的输出脚③为低电位，因此双向可控硅不会导通。

　　光耦器IC1将电脑与台灯控制电路分隔开。电容C1用来旁路USB端口中可能存在的变化成分。R1用来限制输入电流。

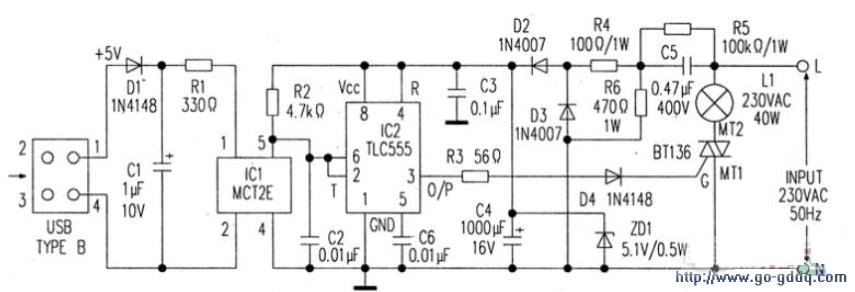

　　当电脑打开时，USB端口中的5V直流电压加至光耦器IC1，IC1立即导通，导通后其输出拉低IC2的②和⑥脚电位。于是IC2的输出变高，双向可控硅BT136的栅极G经R3和D4被触发，BT136导通，完成台灯的供电回路，台灯于是接通发光。

　　当电脑关断时。它连至光耦器的输入电压立即消失，使定时器芯片的②和⑥脚电位变高而无法行使其正常功能，这时其输出脚③变低电位，台灯自动熄灭。

　　将电路安装在普通PCB板上。用标准的USB电缆连接其输入端至电脑上一空闲的USB端口上，电缆一端用A型连接器，另一端用B型连接器。要注意的是，只有5V直流电压被用来作电脑状态检测。
