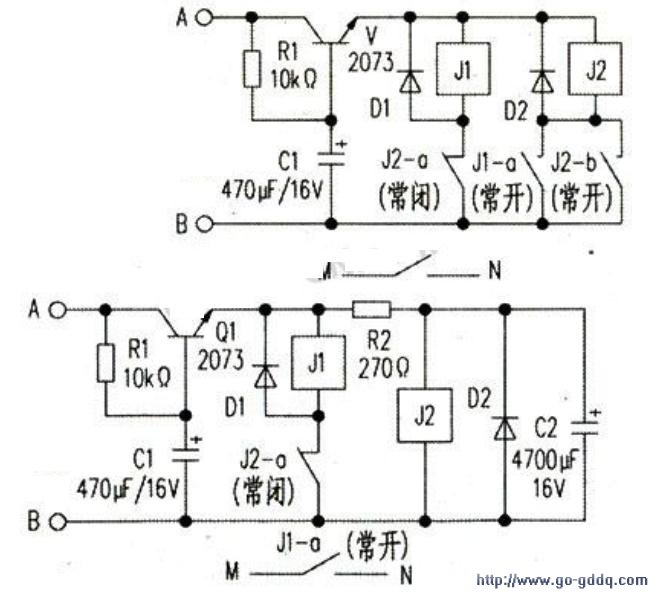

上图所示的上电延时触发电路.

    工作原理：端点A接收音头12V的正极(该收音头里有两组电源，一组近20V的供整机主电路，一组12V稳压后输出5V供给CPU)，端点B接负极，端点M、N分别接到机器手动触发开关的两端。三极管V和电阻R1、电容C1构成延时电路(图中参数为延时10秒)，目的是给收音头的其他电路有一个进入稳定的时间。当10秒钟后三极管2073导通，继电器J1得电时，由于J2-a是常闭触点，于是J1吸合，其常开触点J1-a、J1-b接通。从而触发机器开始工作。当J1-a接通时，J2得电吸合，并通过其常开触点J2-b维持自锁，其常闭触点J2-a分离，J1失电，J1-b分离，完成触发过程。

    元件参数：三极管选用中功率管2073，C是470μF/16V的电解电容，R用10kΩ)1/4W的电阻，两个二极管都是1N4000系列。J1和J2都是拆机的日本二手小型继电器，电压是12V，要求每个有两组常开常闭触点。如果手头刚好有单组触点的继电器，也可以采用下图所示的电路。

  在电脑上使用的具体办法是：把以上电路中的C改成1000μF(目的增加延时时间，给电脑有足够的时间检测)，具体接法是A接到电脑电源盒里副电源整流输出的正极，B接负极，M、N分别接到电脑启动键的两个接线端即可。
