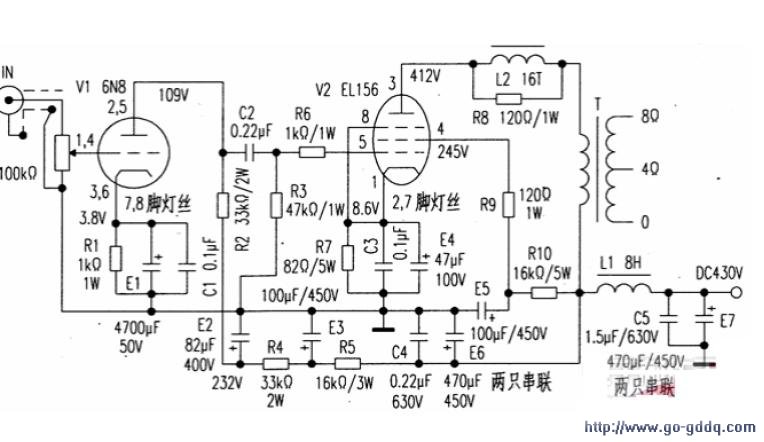

附图是采用6n8P+EL156构成的功率放大器电路原理，这台机器的所有参数都标注在图上，包括各点实测电压等等，基本是按照厂家推荐的单端甲类功放数据制作的。本机线路简洁，爱好者只要按图焊接无误就可基本达到要求。图中是一个声道的电路，另一声道完全相同。本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。通常前级包括前置放大与推动两级，以满足功放胆的推动要求。然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。在HI-FI功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。前级放大管6N8P为双三级胆，采用并联方式，也可根据个人喜好更换成6N6等“小个头”，或其他个人音色喜好的前级管，使整机在视觉上更显个性，当然换管音色也会发生变化，总之，胆功放是个性的东西，音色的改变只要满足自己的喜好就行。

　　电源部分比较简单，这台机器采用了高、低压两只电源变压器，一只低压变压器提供6N8P和EL156的三组灯丝6. 3V绕组，另一只高压变压器提供整流管5Z8的一组灯丝5V绕组和两组450V／0.2A的高压绕组，然后由两只电感滤波后分别供给左右声道。足够的灯丝预热对电子管的寿命有积极作用，所以开机时要先开低压开关，等电子管完全预热后再开高压开关，关机过程正好相反。

　　单端甲类胆机输出变压器的绕制要求是比较高的。这台机器上的4个变压器和2个电源滤波电感都是在深圳一家专业厂绕制的，数据、绕法采用4夹3分层、交叉绕制，两只采用96#硅钢片制作的输出变压器，经测试各项指标达到设计要求，低频、中频、高频的方波测试也不错。

　　由于元件很少，本机采用了“搭棚焊”工艺，C1、C2、C3采用大家熟悉的红色“WIMA'‘，C4、C5采用金属化无感涤纶电容。
