本文介绍两种篮球计时计分器，一种（下称甲种）是单片机带外围扩展，驱动数码管工作的电路，可提升学生对单片机接口电路的综合运用能力：另一种（下称乙种）是单片机直接驱动数码管工作的电路。该电路成本相对较低。

　　一、设计要求
　　
　　1.能记录整个赛程的比赛时间，并可修改比赛时间、暂停比赛时间。
　　
　　2.能随时刷新甲、乙两队在整个赛程中的比分。
　　
　　3.能显示24秒的进攻时间。
　　
　　4.当进攻时间为0秒时发出报警声。
　　
　　5.比赛时间剩下5秒时。能每隔1秒发出1次报警声。

　　二、电路原理（两种设计）
　　

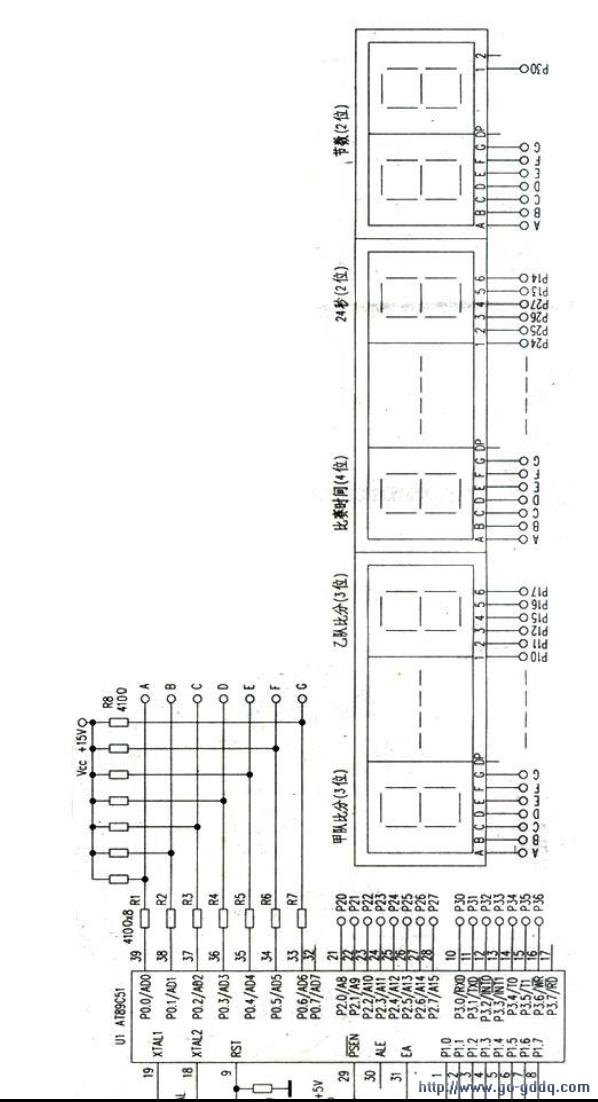

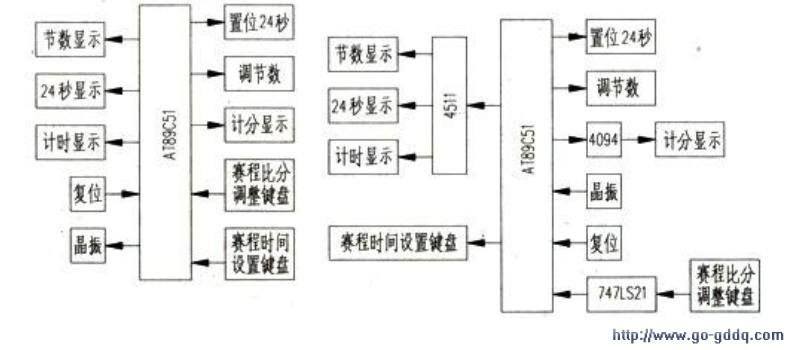

　　电路分为两部分，一是比赛计时、24秒和比赛节数的控制和显示；二是比赛的计分，分别计甲、乙两队的得分，并在中场交换场地时交换得分。甲、乙两种电路的系统框图如右图.两种电路的系统框图如左图，乙种电路原理图如下图。

　　两种电路都采用单片机作为核心元件，利用个8段共阴数码管作为显示器件。6个用于记录甲、乙两队的分数，每队3个，显示分数范围可达000～999分。足够赛程计分的需要：4个用于显示倒计时时间：2个用于显示秒进攻时间：1个用于显示比赛的节数。比赛前，将时间设置好，比赛开始时启动计时，直至倒计时到零为止。计时范围可达到00分00秒～99分59秒，能满足实际赛程计时的需要。

　　为了配合计时器调整时间和计分器校正比分，设计了10个按键，K7-K10用于输入甲、乙两队的分数。K6用于启动和暂停赛程时间等功能（当时间变为零时该按键用来调节数），K2~K5用于调整时间，K11用来复位24秒。

　　另外。还设计了定时报警系统，即一次进攻时间和比赛时间到时。扬声器发出不同的报警声，提示进攻时间到或赛程结束。

　　1.甲种电路工作原理
　　
　　（1）计时电路主要由按键开关K2～K5、单片机AT895C1、译码及LED显示器等构成。

　　时间设置的操作方法如下：当调时（十位）开关K2按下时。产生一个低电平。对应调分（十位）控制端P2.0的LE输出高电平，表示可以向调分（十位）的CD45ll发送数据。但因为LE=1时CD4511锁存，CD4511的输出端a～g不会有输出。这时将要显示数据的代码经P1.0送到CD4511的A-端，送完后将LE清零，便可以将要显示数据的代码经译码后。送数码管显示。调时按键开关每按一次，数字自动加1。直到调到需要设置的时间即可。调时（个位）k3的操作方法与之相同。

　　时间设置完后，启动定时器T0,总倒计时和进攻时间倒计时同时启动。若24秒倒计时到0。则一次进攻结束。24秒到报警一次，按K11键重新置位24秒，比赛重新开始，直到赛程结束。如果比赛中暂停，按一下K6键即可暂停计时。

　　K1是用来调节数的。按次K1.节数显示“1”，按2次显示“2”，三节、四节也是如此。

　　2.乙种电路工作原理
　　
　　（1）计时电路主要由按键开关K2～K5、单片机AT89C51及LED显示器等构成，采用双电源供电。单片机采用+5V，数码管采用+15V采用单片机直接驱动数码管显示。其工作过程如下：当K2按下时。秒显示加1；当K2按下时，秒显示减1；当K4按下时分钟显示加1，当K5按下时分钟显示减1。

　　时间设置完后，启动定时器T1开始倒计时，待到24秒进攻时间结束时，喇叭发出警告声并停止计时。按下K11键复位24秒，等待比赛重新开始，按下K6键启动计时，若比赛过程中有进球，需要给某队加分。在该队完成投篮并命中时，按下K6键暂停计时，加完比分后，等待裁判吹响开场哨，再启动计时，比赛继续进行。比赛过程中有某队在24秒进攻时间内投篮，算完成一次进攻，这时马上按下K11，复位24秒，重新算一次进攻时间。如果比赛中裁判叫暂停，则只要按一下K6键，即可暂停计时。

　　（2）计分电路主要由单片机AT89C51、LED数码显示器、及按键开关组成。其工作过程如下：按键开关K7～K10组成甲、乙两队加减分控制。K7为甲队加分，k8为减分；K9为乙对加分，K10为减分。

　　三、软件设计说明
　　
　　整个程序由计时程序、计分程序、24秒程序、按键程序等构成。

　　
　　四、系统调试
　　
　　甲种设计和乙种设计的调试过程完全相同。整个篮球赛计时计分器的测试过程如下：

　　1.在比赛之前，接通电源，系统自动复位，计时电路与计分电路的数码管显示00：00、24和000&000；
　　
　　2.按计时电路中的K2～K5按键设置比赛时间，例如比赛时间一节为12分钟。则通过按K4键使计时数码管显示为“12”即可；
　　
　　3.按K1设置比赛的节数的初始值；
　　
　　4.设置好后，等待赛程开始，当裁判吹响开始哨声时，立即按K6键启动计时；
　　
　　5.当24秒进攻时间结束时，喇叭会自动发出警告并暂停比赛计时，然后再加减甲乙两队比分，第一节结束时，扬声器会发出5秒钟响声，通知第一节结束，然后再按K1键来调整节数显示；
　　
　　6.在整个赛程中，还要对两队比分及时刷新：K7和K8键完成甲队加分、减分，K9和K10键完成乙队加分、减分；
　　
　　7.当一次进攻在24秒内结束时，还可以通过K11键来复位24秒进攻时间；8.如果在赛程过程中。一方教练申请暂停时，经裁判批准后，立即按K6键暂停计时，暂停时间到时，再按K6键继续计时，直至比赛结束，扬声器会发出5秒的响声。每一节的操作都是一样。
