电脑外设 同步开关排插自己造
来源:本站整理  作者:佚名  2011-02-24 09:50:33



  个人简介:

  80后,广东省清远市人,电子电工专业,从事电子设备安装维修及电工工作,业余MOD爱好者,由于自身工作的关系,动手能力比较强.平时喜欢拆解利用各种报废损坏的电器及生活用品进行DIY创新利用。

  改造思路要打造同步电源开关排插,让其他设备的开和关与主机的开关同步,就必须要有监控装置,能够在监控到主机运行时给外部设备供电,在主机断电时切断外部设备的供电。经过笔者的试验,通过一个12V的继电器就能够实现这一目的。

  首先将排插分为主控插座和被控插座,主控插座一直处于通电的状态,被控插座日常处于关闭状态,由继电器及物理开关控制。继电器一头控制被控插座的开关,另一头连接到电脑中电源D型口1 2V供电上。使用的时候,电脑主机电源插在主控插座上,电脑启动的同时,继电器通过D型口的1 2V供电触发吸合,打开被控插座,这时被控插座的电器全部通电;电脑关机后,电源D型口的12V供电断电,继电器控制被控插座的电器全部断电。从而实现外部设备与主机同步开启或关闭。

  改造材料:模块接头4元、D型头转换线3元、12V10A继电器5元、普通排插20元,改造工具:电烙铁、螺丝刀、刀片、剪线钳等

    改造过程

  一、按电路

     要让电脑与其他设备同步起来,用普通的排插做被控排插是无法实现我们的应用要求的,我们必需要改造被控排插的电路。首先拆解排插,为下一步的线路改造作准备。排插的外壳是用螺丝固定的,只需用螺丝刀拧下排插背后的螺丝,就可以轻易地将外壳分离。

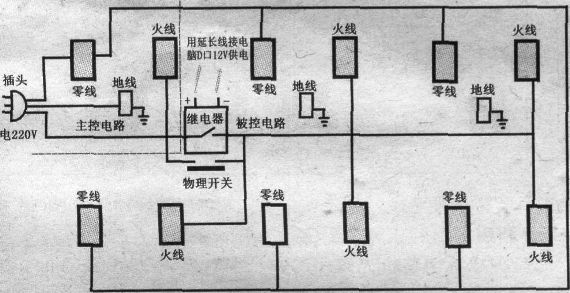

  为了方便整体的布线操作,我将排插的第一个插座定义为主控插座,剩下的作为被控插座。从拆开的排插可以清楚地看到内部原先的线材很细,为此在改造线路的过程中我使用了0.75mm的电线对其进行了置换,这样一来就不用担心用电设备的功率过大而造成插座线材的发热或烧毁。先用电烙铁把原先的线材焊离,然后使用0.75mm的电线,按照同步插座的电路原理图对插座的内部线路进行重新焊接改造,同时用热收缩管对各接头进行绝缘处理。

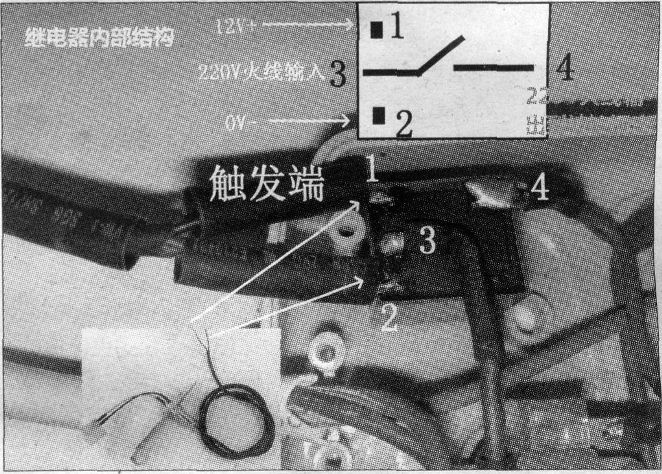

  与主控插座相比,被控插座是在输入的火线上串联了一个继电器及物理开关。本次选用的是12V/10A的继电器.它有4个端口,两个是线圈的触发端口,两个是开关端口。在连线的时候要注意不要把220V的市电误接到触发端口,不然会有烧坏继电器的危险。物理开关接在继电器的两端,平时处于关闭的状态。只要接通物理开关在不开电脑的同时也可以对外设进行供电,这样联接的好处是,在主机不能使用的情况下可以通过手动接通物理开关继续给其他设备供电。

      二、搭建主机与排插的“通讯桥梁”

  在主机PCI挡板处设置主机与排插"通讯"的接口,通过它我们可以让排插"知道"电脑已经打开.被控插座中的继电器是要通过电脑主机中的12V供电才能触发的,为此我去电子市场买了PLT航空模块接头(可方便地连接模块化的延长线)对电脑与同步插座之间进行连线操作.

  使用大4PIN转接线结台PLT航空模块接头进行供电改造,拆解旧网卡把PLT模块母头固定在金属挡板上然后安装在机箱后部,将接好线的12V触发端与主机电源的D型口相连,再把得到的供电通过PLT模块公头转接到继电器的触发端上.改造完成后对比电路原理图反复确认无误后,装上外壳就完成了。

  将被控排插的外壳装好后将"通讯"模块和主机电源连好,然后将被控排插的电源输入插头市电插座,让220V市电通到继电器上,基本上的改造操作就算完成了.不过在完成后最好开机前用万用表测试一下被控排插是否能正常输出,如果能够正常输出,那么同步开关排插就算是彻底做好了.如果被控排插不能正常输出则需要检查"通讯"模块是否正常将12V输出到了继电器,如果12V正常输出到了继电器,而市电也正常输出到了继电器上,则可能继电器出现了故障,检查一下是不是在连线的时候把220V的市电误接到触发端口导致继电器烧坏,检查完成后更换继电器即可。
