用废旧物品制作的DIY有源音箱
来源:本站整理  作者:佚名  2011-03-03 08:06:09



  手头有一对从旧音箱上拆下的6.5英寸喇叭,连品牌也没有,用万用表测了一下还没有损坏。又在杂物间找到了下列物品:两个160mm转110mm的PVC三通,四个160mm转110mm的PVC补芯,几个110mm的PVC清扫口和半瓶 PVC专用粘合胶,这就是用来造箱体的全部材料。

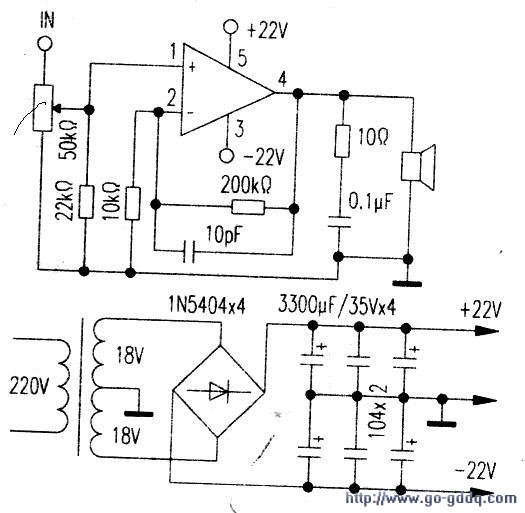

  下一步就是制作了。找一个硬纸板,用圆规画一个φ150mm的圆来,用剪刀剪下,再拿一个160mm转110mm的补芯,把圆纸板放到补芯上,找好位置,用铅笔画一下边,再找工具挖下来,用电烙铁挖的。具体办法是把烙铁头磨成刃形,加热后沿画的线慢慢切下,当然也可以用别的更好的方法。切下后用半圆什锦锉把边缘的毛刺修好。把喇叭用AB胶固定到补芯上,照上边的方法制作另一个补芯,两个补芯制作完成后,同三通呈90°角粘接,就制成了一对音箱。接下来就是电路的制作。手头有两只TDA2030A,双电源时输出18W功率,电路如图。按照电路图安装,电源变压器用的是一台报废的17英寸黑白电视机上拆下的电源变压器,双路输出,约有50W功率。

    接下来就是把各部分组装到一起了。先把电源变压器放到一个110mm清扫口的丝堵上,找好中点后打两个孔,然后用螺丝固定。把清扫口涂好PVC胶粘接在已加工好的三通下端,把电路板和电源连接好后放人三通内找好位置固定。再用一个补芯将电源开关和信号输入输出插座以及电源插座安装在上面,然后再和三通粘接在一起。在装有电路的这个补芯上合适位置打一个M7的孔,把音量电位器固定好,其底座是两个报废的吊扇外壳。连接好电路,一番试听下来,效果好得出乎意料。

  有几点需要注意:一是在补芯上挖孔时不要太居中,以免在后来安装音量电位器时没有了地方。二是涂PVC胶时要均匀,动作要快,要在粘接前对好位置,以免还没有找好位置胶已干了。三是散热片要在空间允许的情况下适当大一些,因为箱体内散热条件不好,以免过热。四是所有信号线一定要用屏蔽线,以免干扰。五是喷漆时要把喇叭和别的配件拆下,漆干了以后再装上。
