混合式双声道功放电路的制作
来源:本站整理  作者:佚名  2011-03-05 08:11:40



  该电路前级选用6G2,6NI的1/2三极管作第二级电压放大。

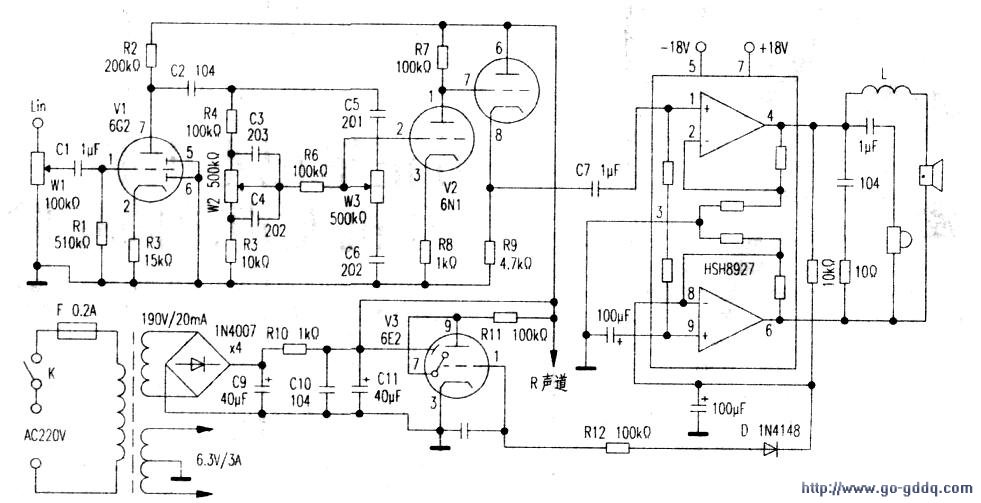

  6E2作输出电平指示。后级采用具有胆味的HSH8927双声道功率放大器(BTL输出)。本功放制作简单,性能优良,输出功率大。电路见图(R声道)。Vl选用双二极三极管担任输入级。此管在上世纪60年代电子管收音机中作检波和低频放大。

  为高μ三极管。音色明亮柔和,韵味十足。虽然不少音响发烧友十分崇拜6N11接成SRPP电路。其特点转换速率高。高频特性好,但音色和石机差别不大(个人观点),不如高“三极管韵味足。6G2的二极管因用不上,直接与地相接。采用衰减式音调网络。优点是电路简单成熟。无自激,而且控制范围大。但缺点是噪声、非线性失真比负反馈音调电路略大。W2、W3分别调节低、高音,调节范围在+20dB.因衰减式音调网络有一定的损耗。V2选用6N1中μ双三极管。其中一个三极管接成共阴放大器。它有720倍的电压增益,以弥补无源音调网络的损耗。另一个三极管接成阴极输出器,对驱动后级功放集成块HSH8927十分有利。V3为俗称“猫眼”的6E2.利用它显示输出电压幅度。输出信号经D整流成负压。经R、C积分电路加入到V3的栅极,使屏流变化而改变其淡绿龟光带,随着音量大小变化。动感十足。,功率放大器采用HSH8927双声道Hi—Fi集成电路,内有输入消噪电路,过热、过载保护电路,开,关机无电流冲击声。因外接元件极少,被烧友戏称“傻瓜”功放块。为了高保真度及大一些的富余的功率接成BTL电路。在±18V电源电压。负载为4Ω时。输出功率可达80W经试听,放音明亮清丽。动感十足,回味无穷。这也是高LL胆管+高保真功放集成块的优势。
