防触电语音报警安全帽的制作
来源:本站整理  作者:佚名  2011-03-18 16:23:00



  这种新颖防触电语言报警安全帽,它适用于铁通、网通、电信、广播电视、路灯。车装钻井、石油勘探、消防等行业的人员使用。

  如操作人员戴上防触电语言报警安全帽爬杆作业时。无论人体接近电视信号线、广播线、电话线、还是供电线路等,只要线路上有强电,弱电存在。而防触电语言报警安全帽靠近这些线约45厘米时,就会发出声音“有电危险,请勿靠近”,随时随地提醒你注意安全。

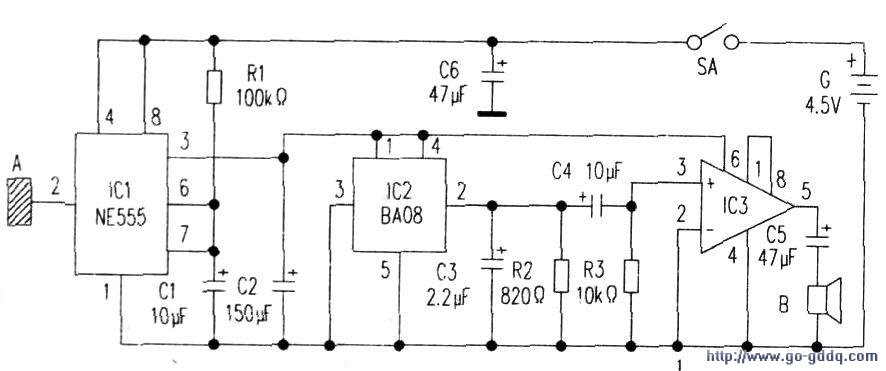

  工作原理:参见上图电路。合上SA开关接通电源。IC1及外围元件R1、C1组成单稳电路(相当于电子触发开关),当电子触发开关被打开时,后级的电路得电工作;当电子触发开关不能打开时。后级电路不工作。电子触发电路开和关,主要由感应电极(A)的电压决定。如电极距离电视信号线、广播线、电话线、供电线路较远时,感应电极感应的信号很弱。IC1不能翻转。(3)脚为低电平,电子触发开关关闭。如电极距电视信号线、广播线。电话线、供电线路较近且有电。

  感应电极感应的电场信号较强,IC1翻转。(3)脚输出高电平,向后级电路提供电源,电子触发开关被打开。IC2、IC3及外围元件C3、C4、C5、R2、R3组成的语言电路以及语言放大电路。IC2讲言集成电路接战触发状态。也就是说。只要IC2得电就有。有电危险,请勿靠近“的语言信号输出。IC3将语言集成电路发送的语言信号。经进一步放大后,驱动扬声器发出响亮的语言报警声音安垒帽的报警距离。取决于电源电压和信号线的频率。试验得知:靠近频率高和高电压线路时报警距离远。反之则近。另外:适当增减感应电极板A的面积,能改变报警距离。下图是电路板图。右图是安全帽。

  元件选择:电子元件全部采用超小型,为防止增加体积和重量。IC1时基集成电路选用任意555型。IC2”有电危险。请勿靠近“语言集成块为BA08型。SA选用小型拨动开关,A为感应电极,面积为长3厘米宽2厘米,其他元件按图中的要求标注为准。安全帽选用成品以及附加电子元件装配而成。

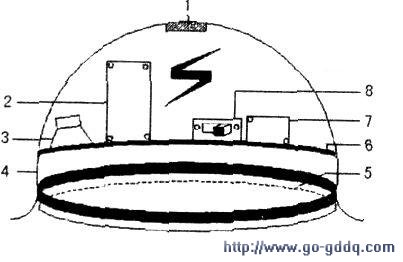

  其实物结构如右图所示。帽中的数字分别代表零部件名称:。1.感应电极板;2.电子电路板:3.微型杨声器;4.成品安全头盔;5.缓冲帽带:6.内则固定好配件支架;7.七号电池盒:8.微型拨动开关。

  安装时将线路板调试好和其他零部件一安装在支架上,然后将感应电极板与安全帽稳固粘贴在一起,再用螺丝钉将支架与安全头盔内壳固定即可。
