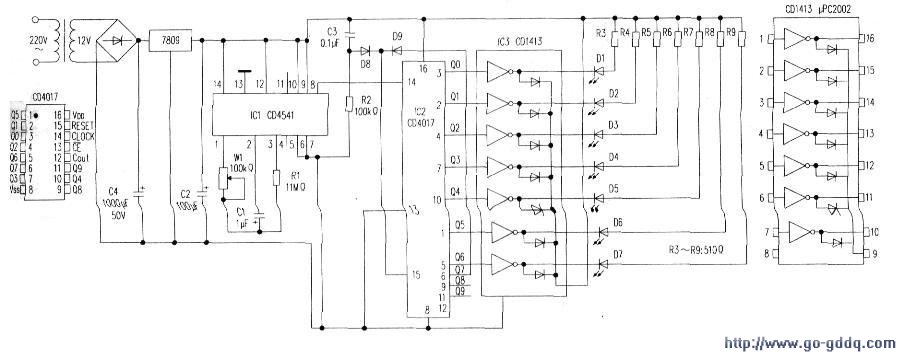

利用高亮度发光二极管制作了一款高山流云行雾动态画，效果逼真乐趣横生。本动态画由cG4542、CD4017和cDl413等器件组成附图电路，现把制作原理介绍如下：

　　一、定时集成电路介
　　
　　绍定时集成电路CD4541BE因外部所接元件少、简单易装，倍受电子爱好者的青睐。被广泛应用到定时、延时、时钟、保护等电路中。

　　CD4541BE内部有：振荡电路、计数、时间编程选择电路、模式选择、初始输出状态设置、自动／手动复位电路、触发器等功能。各引脚功能：（1）、（2）、（3）脚为内部振荡器，R1、c3、W1为IC1定时电路外接元器件。R1可用11MΩ电位器。根据定时时间最后确定阻值，然后用固定电阻代替。c3为0.1μF，w1为100kΩ电位器。（4）、（11）脚为空脚，（5）脚接地为开机自动复位端，（6）脚为手动复位端（高电平有效），（7）脚为集成电路接地端，（8）脚为输出端。（9）脚为输出初始状态设置端。接低电平时输出初始状态为低电平。接高电平时输出初始状态为高电平，这里接高电平。（10）脚为方式选择端。接高电平时为循环工作方式，接地时为单定时工作方式。这里接高电平。选择循环工作方式。（12）、（13）脚为定时时间编程端，可根据定时时间的长短选择相应的编程要求。（14）脚为集成电路9V正电源端。

　　通过CD4541BE的（12）、（13）脚分频接法和分频级数的设置。确定CD4541BE的延时范围。定日寸电路（12）、（13）脚的接法，确定了选择电路，选择三个输人的其中一个，它们分频级数分别是：8、10、13、16中为CD4541BE的（12）、（13）脚分频接法和分频级数的设置，以及相关的延时范围。我们将（12）脚接高电平、（13）脚接低电平，延时范围在0.59—59秒之间可调，本电路切换时间设定为1秒。延时时间范围表如附表所示。各延时定时集成电路CD4541BE有多种功能和管脚排列与之相同的定时集成电路可以互相代换。

　　二、时钟电路、清零电路和复位电路
　　
　　数字电路CD4017是十进制计数/分频器。它的内部由计数器及译码器两部分组成。由译码输出实现对脉冲信号的分配。整个输出时序就是Q0、Q1、Q2、……Q9依次出现与时钟同步的高电平。宽度等于时钟周期。

　　CD4017有10个输出端（Q0-Q9）和1个进位输出端。每输入10个计数脉冲。就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。CD4017还有3个输入端（MR、CLOCK（（14）脚）和反向CE（（13）脚），MR（（15）脚）为清零端，当在MR端上加高电平或正脉冲时其输出00为高电平，其余输出端（Q1～Q9）均为低电平。CLOCK（（14）脚）和反向CE（（13）脚）是2个时钟输人端，若要用上升沿来计数，则信号由CLDCK（（14）脚）端输入；若要用下降沿来计数，则信号由反向CE端（（13）脚）输入。设置2个时钟输人端。级联时比较方便，可驱动更多二极管发光。由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态。

　　IC2（CD4017）的（14）脚（CLOCK端）为计数脉冲信号输入端，开机瞬间。由C3、R2组成的清零电路，对IC2进行清零。时钟电路由IC1提供。IC1的（8）脚输出一个周期为1秒的时钟脉冲送到IC2的（14）脚，调整W1可改变时钟的频率与周期。D8、D9为清零、复位隔离二极管。IC2的复位电路由本集成电路的Q7（IC2的（6）脚）提供。

　　三、切换控制电路
　　
　　IC2是CD4017，IC1的（8）脚以1Hz/s脉冲频率提供时钟信号，IC2的QO、Q1、Q2、Q3、Q4、Q5、Q6循环导通，去控制IC3（CD1413）的输入端。使CD1413的0-7通道循环导通。进而控制D1-D7循环导通。因IC1的（8）输出脉冲是1Hz/s，所以Q0输出周期是1秒，Q1的周期是2秒，Q2的周期是3秒，Q4的周期是4秒，Q5的周期是5秒，Q6的周期是6秒，它们的导通时间分别是：1秒、2秒、3秒、4秒、5秒、6秒导通一次，但导通周期都是1秒。Q7的输出脉冲为IC2提供复位信号。促使IC2重新进行计数。

　　随着IC1（8）脚时钟脉冲的输出，IC2的输出端Q1—Q7将依次输出高电平，则CD1413的输出端（16）-（9）脚逐次变为低电平，D1-D7被依次点亮，当Q7输出高电平时，对CD4017进行复位。CD1413为16脚集成电路，它是6路非门驱动集成电路。

　　带负载能力强，可直接驱动发光二极管，如果要增加流云行雾动态效果。D1～D7发光二极管可多只并联。NEC公司生产的μPC2002系列与CD1413功能作用和管脚排列完全一样。

　　交流变压器B输出12V交流电压。经整流、滤波、稳压输出9V电压，作为本电路的工作电源。选择一幅有云雾的图画，装裱后，将发光二极管固定在图画背面，发光二极管不要靠画面太近或太远。为了要出效果，我们选择的是长城流云行雾立体画。
