电路原理：以L声道为例。前置及倒相级采用三-五极管6CX8组成，三极管部分接成常见的单端并联式（SRPP）电路，五极管部分组成共阴差动倒相电路。负载电阻R7、R8取值不同，主要是上下倒相管增益趋于平衡，使其电路的工作点在三极管输出特性的线性段。

　　末级功放管选用珍藏近三十年，颇有盛名的MJ10032、MJ10033大功率管，组成全互补对称OCL电路，输出端接入补偿网络，以提高上端频率的稳定性。

　　本机用两只变压器：T1是250W环“牛”，经BD1（5A桥堆）整流，C1～C6滤波，供末级功放管电源。T2为20W普通变压器，9V电压经四只二极管桥式整流、三端稳压，输出+5V直流电压为6CX8的灯丝供电。前置级与倒相级电源，采用常见的高压+E模拟彩电一次直流不稳定电压获取方法取得（因这种电路很常见不再重述）。

　　本机调试十分简单。首先将输入端短接，在输出端接一只5～10Ω的20W电阻作假负载，W2、W3、W4调到最大位置，W5置中间位置。接通电源，使V1、V2射极电阻公共接点为OV，若相差较大，再仔细调节W5，然后再细心调整W3、W4，使R14、R15端电压均为0044V（用数字万用表测量），使大功率管静态电流为200mA左右。反复调整W3～W5，达到上述要求。然后调整W2，使6CX8的②、⑦脚间电压为3V。

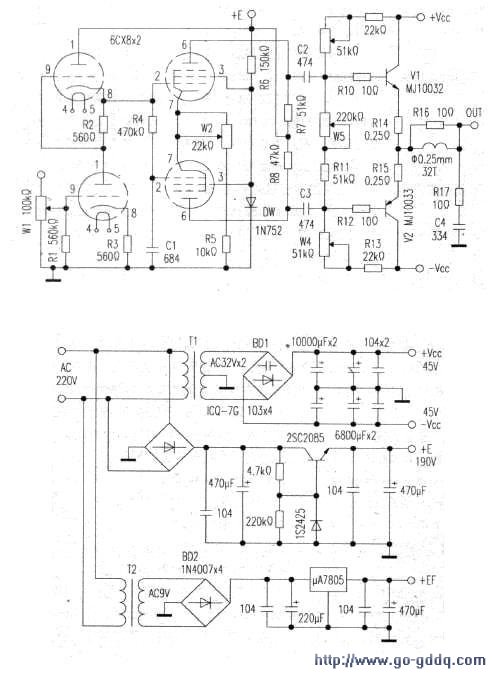

　　上图为双50W胆石放大器电路，下图为电源电路，右图为6CX8管脚分布。附表为6CX8的三极管部分和五极管部分参数。
