家庭水箱、太阳能多功能自停报警控制装置
来源:本站整理  作者:佚名  2011-04-14 09:08:02



  一、电路原理

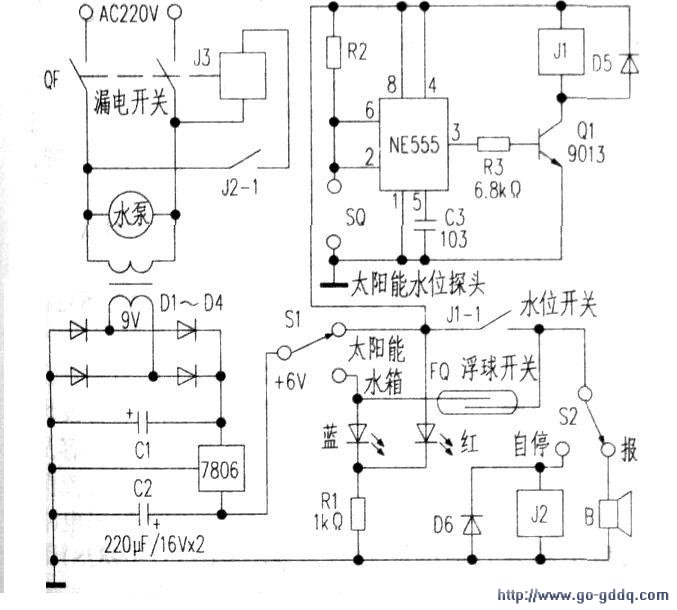

  电路如图所示,AC220V电源经改制的漏电开关OF直接接入水泵电机及控制变压器。再经整流、滤波、稳压,得到6V直流电压为控制电路供电。当转换开关S1拨至“太阳能”位置上时,红色发光二极管点亮,同时接通由NE555时基电路组成的太阳能水满检测电路。在水位未满时,水位探头SO开路,NE555(2)、(6)脚电压高于2/3电源电压。其(3)脚为低电平,Q1截止,继电器J1不吸合。其常开触点J1—1断开,报警器B不工作。当水满时。水位探头SO的两端点被水接通。其水阻与上拉电阻R2分压后的电压低于1/3电源电压,(3)脚为高电平。Q1导通。J1吸合。其常开触点J1-1闭合。此时。如转换开关S2置于“报警”位置。则报警器B得电报警:如置于“自停”位置,则J2吸合,其常开触点J2-1将接通漏电开关QF的脱扣线圈J3,使得漏电开关眺闸。水泵电机停转。完成水满自动停止打水的操作。

  同理。转换开关S1拨在“水箱”位置上。蓝色发光二极管点亮,切断太阳能控制电路。当水满时。浮球开关FQ内部的干簧管闭合。同样也能达到报警或自停的目的。

  二、材料选用

  OF是带漏电保护功能的断路器,可以是任意一种型号。如DZ47LE-63(外形见图2)或DZL18—20,但都必须改制。前者容易改制:将断路器下端的接线盒打开。可见两根线通往漏电、过流脱扣器。将其中一根剪断,串上J2的常开触点J2-1.并将试验按钮按下用胶封固,原负载端废弃不用。后一种漏电开关需要拆开改制(改制比较简单,此处不作介绍)。FQ浮球开关的型号是LS11或PPL35。不分常开常闭型。报警器是用市售9V振动电子狗改制的(去掉振动功能,改为通电即报警。具体方法此处不再赘述)。经实测。在6V的情况下报警声音也比较响亮。当然,读者也可以使用其他报警器。只是应确定在6V电压下能够报警。否则就需要更改图l电路的工作电压。S1、S2选用小型钮子开关。J1、J2选用HRS2H—S—DC5V微型继电器。其余元件无特殊要求。

  三、安装调试

  太阳能检测状态的溢水管口应朝上。水位探头制作:使用绝缘导线去皮1cm,其中0.5cm吃上锡。放在管口上方。如能使用5号普通电池的碳棒更好了。当然,使用浮球开关,则可取消水位检测电路。直接取代J1—1触点,电路就更简单可靠了。

  本电路只要安装无误,基本不需调试就可以正常工作。

  结语:尽管该装置既能报警也能自停,但笔者在实际使用中只取报警功能,即听到报警声及时关闭电源及阀门。这是因为,若使用自停功能。水箱或太阳能的水会倒流或窜流。假如在管道通路装上单向阀或电磁阀,就可以使用自停功能了。
