1.工作原理
　　
　　CPU是电脑中发热最大的部件，CPU的散热条件直接影响CPE的温度，而CPU的散热条件又受机箱内部温度的影响。故CPU的温度可间接反映机箱的温度。本控制器就是根据CPU的温度来控制CPU风扇的转速和机箱散热风扇的开关。以及高温报警电路。

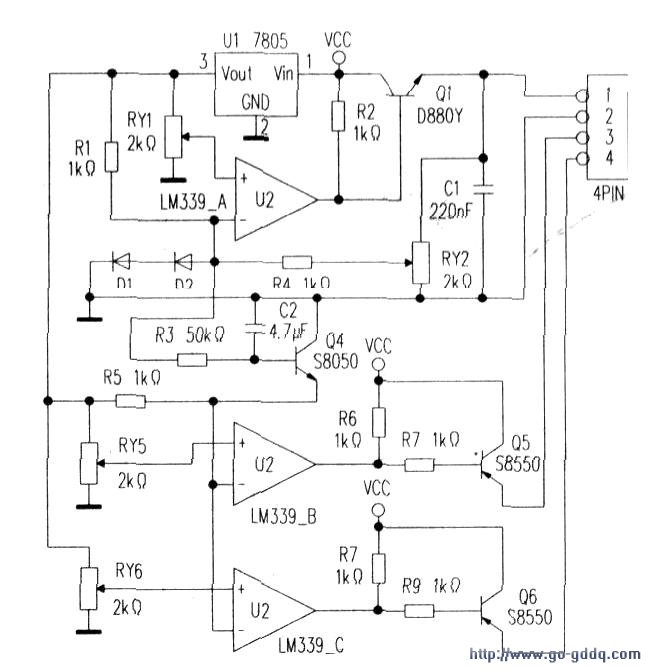

　　下图为机箱散热控制器的原理图。该电路使用电压比较器LM339作为核心工作器件。LM339必须工作在由稳压电路提供的稳定电压下。以确保电路工作的稳定。电路共分三部分。

　　第一部分是CPU风扇速度控制电路，由LM339_A及其外部电路组成。温度监测元件使用小功率三极管的串联PN结（在图中标示为D1、D2），建议不要使用二极管。RY1的作用是调节CPU风扇的起转温度。

　　RY2的作用是调节起转温度与全速温度的温度差。全速温度是指CPU风扇达到全速转动时的最小温度。D880Y是中功率三极管。也可选用其他中功率三极管h值尽量要大些。

　　第二部分和第三部分的结构完全相同，主要作用是控制机箱风扇的开关和高温报警电路。RY5和RY6都是调节其对应电路的工作的起始温度。04的作用是放大D1与D2两端的电压变化，以提高翻转速度。

　　2.元件的选择
　　
　　这个电路虽然是敏感类型电路。但由于在设计时保留了较大的调节空间，因此对元件的要求并不十分严格。这里只需对几个元件进行简单的说明。

　　D1、D2是由两个小功率三极管的PN结串联而成的温度感应元件。

　　建议不要选用大功率三极管或二极管，以免影响负反馈电路的调节能力。01只需选用一般的中功率三极管，Hfe值尽量要大些。但要加上散热器。Q5、Q6工作在开关状态。耗散功率不大。但要求有较大的载流能力，Hfe值也尽量要大些。三端稳压器的稳压值要选9v以下的。小功率的也a]。

　　3.电路制作
　　
　　在业余条件下可以在一块万能基板上制作电路。　　
　　
　　4.电路调试
　　
　　制作好电路并确定无短路和漏焊后。就可进行调试。

　　第一步主要是调好各部分电路的工作温度。这是电路制作过程中最关键的一步。

　　这一步的关键是获得温度可调可读的热源。有两种方法：一种是像做化学实验那样。找根温度计，找杯水边测边调。优点是直观安全。缺点是材料难找。第二种方法就是在电脑上装一个可查看CPU温度的软件和一个CPU占用大的软件，根据测温软件显示的温度进行调试。优点是直观。材料易得。缺点是需要谨慎操作，以免损坏CPU。不过。笔者是使用第二种方法进行调试的。

　　调试方法很简单。通过调节RY1来调节CPU的起转温度。一般为25℃；通过调节RY2来调节起转温度与全速温度的温度差，一般是到50℃时CPU风扇就要全速转动。通过：RY5和RY6来调节机箱风扇工作的起始温度。

　　当电路调试好后。其理想的工作状态是：当CPU的温度达到CPU风扇起转温度时。CPU风扇起转，当CPEf温度达到CPU风扇全速温度时，CPU风旃全速转动。若CPU温度继续升高，则机箱风扇开始工作。若CPU温度继续升高。则高温报警电路工作，提示高温危险。报警电路具体由读者决定，可以是蜂鸣器，也可以是闪灯等。

　　调试好的电路就可以装到电脑里使用了。
