对山水GS-6000低音炮的小改造
来源:本站整理  作者:佚名  2011-04-14 09:08:51



  这款音响外观和装饰无可挑剔。音质也相当出色,高音清脆,中音明亮。低音也潜到了一定深度。但低音量感稍嫌不足,不够结实。音量开到2/3时,低音音量上来了。

  叉略感有些不够清晰,下决心把它打摩一下。

  打开机箱一看,里面的元件相当普通,30W双12V变压器,1N5404整流,3300μF电解电容滤波,一只4558作前置低放,三只2030作功放。设计相当到位,~20V直接供电,效率高。散热片大,音调电路简洁合理。因为功放是交流电压负反馈,闭环增益随频率变化。所以高音亮~些。低音成分不足。

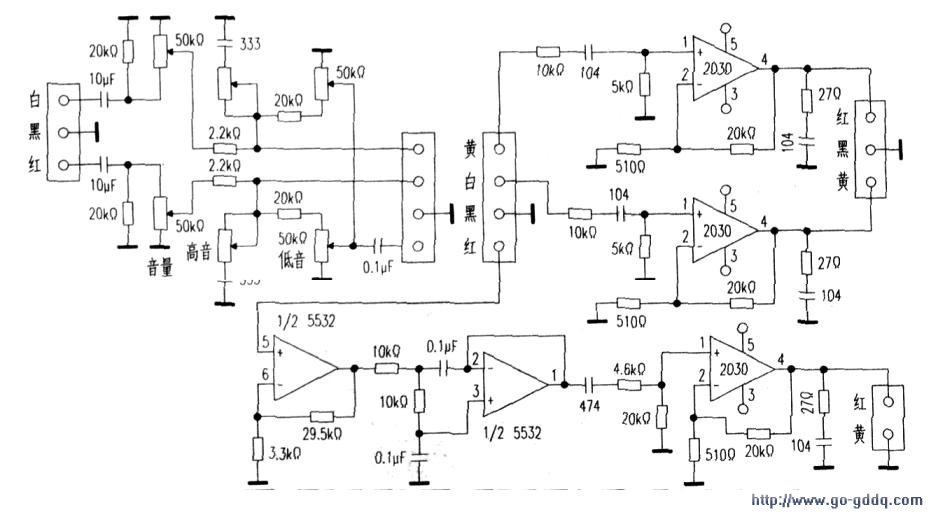

  如要改成纯直流功放加伺服。板子上无位置。去掉反相输入端的电解电容直接作纯直流放大的线路。还是不放心。先用一块小板子,搭焊一只纯直流电路。放音一试。发现效果很好,但正端输入的交联电容质量一定要好。这下胆子大了,把原来的电路改为附图的电路。试听发现,低音在原来的基础上厚实多了。听民乐“花儿与少年”、“梁祝”、“DJ努里”,低音不再减弱,电位器稍稍一开。低音的震撼力就出来了。高音更加清脆,中音更加明亮华丽,中低音的清晰度也比摩改前有较大的提高。低音前置改为正相输入后,效果较负相输入有很大的提升,但是关机时有“卟”声,有点美中不足(负相输入端输入时,关机无声)。5532的第一级设定约9倍放大。是根据听音效果确定的。不同的音箱效果会有所不同。可以用反相输入端的对地电阻来确定。
