一种保护电磁炉IGBT管的装置
来源:本站整理  作者:佚名  2011-04-14 09:09:19

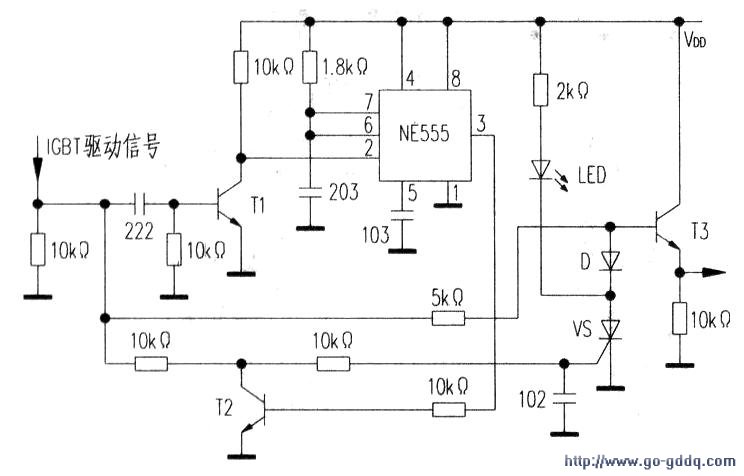

  在电磁炉的维修中,IGBT管损坏比较常见,但更换了IGBT管后。如果没有保障措施。很难保证试机时IGBT管不被再次损坏。本装置可以在维修中,通过接入保护,防止二次烧坏IGBT管。其电路如附图所示。

  工作原理:IGBT管的驱动信号。一路经T1倒相。触发NE555延时,(3)脚输出高电平使T2饱和导通,不触发可控硅VS。如驱动信号脉宽太长,在NE555延时值后依然保持高电平,由于(3)脚变低电平,T2截止。驱动信号触发可控硅VS导通,通过二极管D,把射随器T3的基极电位拉低。射随停止输出。如果驱动信号正常,则驱动信号直接通过5kΩ电阻。经T3射随输出。

  发光管LED,一方面起保护指示作用,另一方面,一旦可控硅VS触发,可通过LED维持VS的导通状态驱动脉冲的上沿。经T1、NE555.

  到T2导通。需要一定的时间。为防止这瞬间驱动信号直接触发可控硅导通,可控硅触发极并接电容,以避免误触发。

  电磁炉工作频率20~30kHz;输出的方波占空比也不一定保持50%。所以NE555(6)、(7)脚的Rc值,正常的电磁炉IGBT管最大可能的驱动脉宽来取值。

  元件选择:T1~T3可用91314;可控硅用单向1A/400V,其他元件没特珠要求。

  不同电磁炉驱动部分电路选用的电压不尽相同。NE555耐压16V(本装置选用15V),电源男接(图中电源部分略)。具体接线不赘述。把输入、输出接好后。不要忘了接地线。

  注:如果加热线盘有匝间短路,本装置就保护不到了。
