自制6-6 1394连接线
来源:本站整理  作者:佚名  2011-04-16 09:14:15

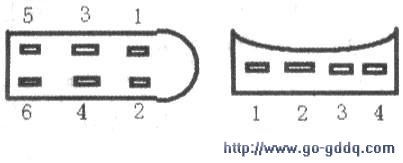

  要把一台带有6P1394接口的摄像机与一台带有6P1394接口的电脑连接起来,就要用到6-6连线了,于是想自己焊接一根6-6连线。找来两根6-4连接线,剪成2段,把2根6P线相同颜色的对应焊接,测试后发现没有任何提示,无法完成摄像机与电脑之间的连接。把单位现有的4-4连线、6-4连线拿来分析,万用表测试结果如下(插头对着自己,脚序是自己定义的,可能与IEEE1394标准不一致):

  下图.6-4连接线:(未交叉)

  下图.4-4连接线:(交叉)1-3;2-4;3-1;4-2:外壳-外壳测试了单位现有的全部的1394连接线,都与上图相符,6-4连线未交叉,4-4连线交叉,4-6连线未交叉,于是分析:6-6连接线,应该也是要交叉的,而且应该如图3所示的交叉,才能正常使用:

  下图.6-6连接线:(交叉)1-3;2-4;3-1;4-2;(外壳)5-5(外壳);6-N.C.;N.C.-6;外壳-外壳按上述连接方式把线重新焊接起来,电脑与摄像机连接成功。

  然后,用刚刚自制的6-6 1394连线把两台电脑连接起来,分别设1394网络lP为192.168.1.3和192.168.1.4,在两台电脑的“我的电脑”地址栏里直接输入:\192.168.1.4”、“\\192.168.1.3”,两台电脑也可以相互访问了。到此既满足了现实的应用,还从中找到了DIY的一份乐趣。
