COM口和LPT口回路环的制作方法
来源:本站整理  作者:佚名  2011-05-03 16:43:35



  在维修故障主板时,经常会遇到客户反映LPT口或COM口不好用的情况,普通的维修人员遇到这种情况,通常是找相应的LPT口或COM口的设备(如LPT接口的打印机或COM口的鼠标等)来进行测试,并以测试的结果来确认是否维修OK,但是由于这两种接口的设备现在已经不太容易找到了,所以对这两种接口的测试就成了一个不大不小的问题。

  本文向大家介绍一种简单方便、测试准确的方法。即“回路环+CHECKIT软件”的组合。

  首先给大家介绍一下回路环,即LOOPBACK,它是一种用来测试主板接口的专用工具,其原理是人为模拟信号的回馈,使主板认为相应端口传输正常。本文主要介绍COM口和LPT口回路环的制作方法。

  第1步:准备接口连接线

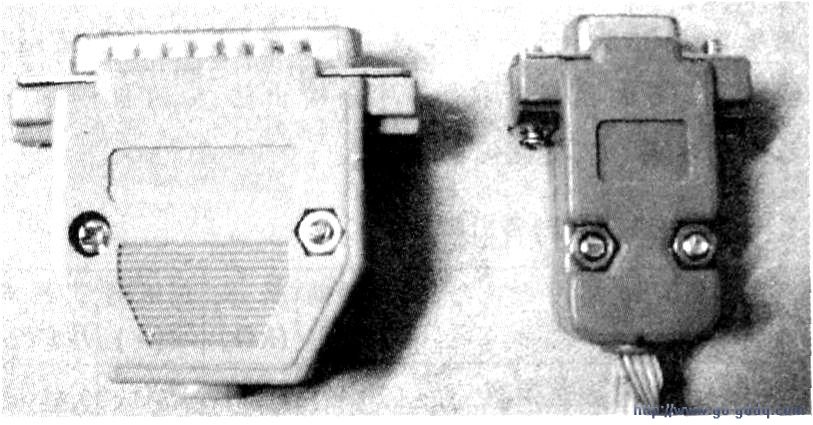

  准备一个COM接口和LPT接口,如下图所示;准备一些导线作内部连接时用,可从废的FMA66的硬盘数据线中取出一根。再有就是烙铁,镊子等辅助工具。

  第2步:COM回路环的制作方法

  COM口内部有9个针脚,对应COM接口的相应信号线。要依照下面介绍的连接方法,将特定的几根针接用导线焊接在一起。

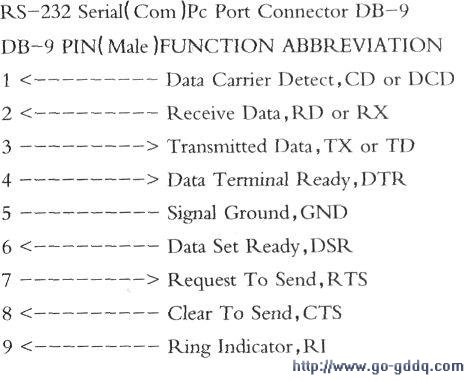

  先来了解一下COM接口中每个针脚的信号定义:

  对于普通台式机主板来说。将COM口针脚的(1)、(4)、(6)脚短接;(2)、(3)脚短接;(7)、(8)、(9)脚短接;(5)脚悬空,就制成了一个标准的c0M口回路环,其连线方法如下图所示。

[1] [2] [3]  下一页
