工频逆变器以其线路简单，易于初学者制作、调式，抗过载能力强，成本低，实用等优点，深受广大 电子 制作爱好者的青睐。去年我用下图做了一个 家用逆变器 ，把BG5换成 LM7812 的三端稳压， 功率管 用4对 IRF150 变压器 是500W200、220、240、260V多抽头输出，一制即成，用来启动 电脑 和电视机毫不费力，只是带电 风扇 稍逊一筹。声音要大一些，转速慢一些。当停电时，搬出来就用。大家都没有电，唯独我家满屋亮堂堂的。

　　后来，充电时被小孩接通了逆变LM7812和4对IRF150还有滤波电容一齐完蛋了，我心都痛了。都怪我没有用 继电器 用来切换逆、充啊!

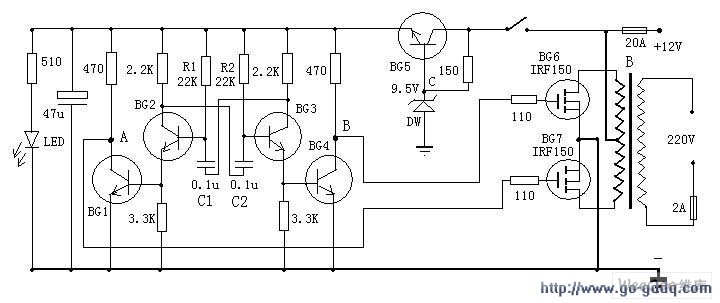

图1 简单实用的 逆变电源 电路 图

　　在此期间又买回 TL494 和4对 IRF540 又做了一个逆变 驱动板 ，发现在50Hz左右时(没有频率表，以长期做逆变器的经验靠耳听音频，哈哈~~~厉害吧!)带小功率的变器还可以，500VA的UPS的变压器时居然不稳断断续续的，电流很大场管急剧发热，带500W的变压器有时稳有时不稳，说不定换一根粗一点的线，或是把板子移动个方向就不稳了，最后弃用!

　　图如下：

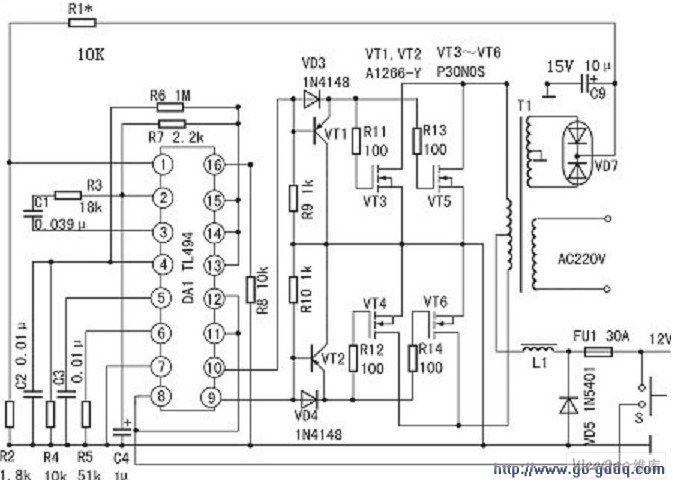

图2 可以自动稳压的逆变电路图

　　制作没有因此而停下，接下来做了二个。按原图重做了一个{原来的元件一个不用)。同时又按TL494的另外一种图的接法做了一个(就是 西平房  用来研究稳压的图)

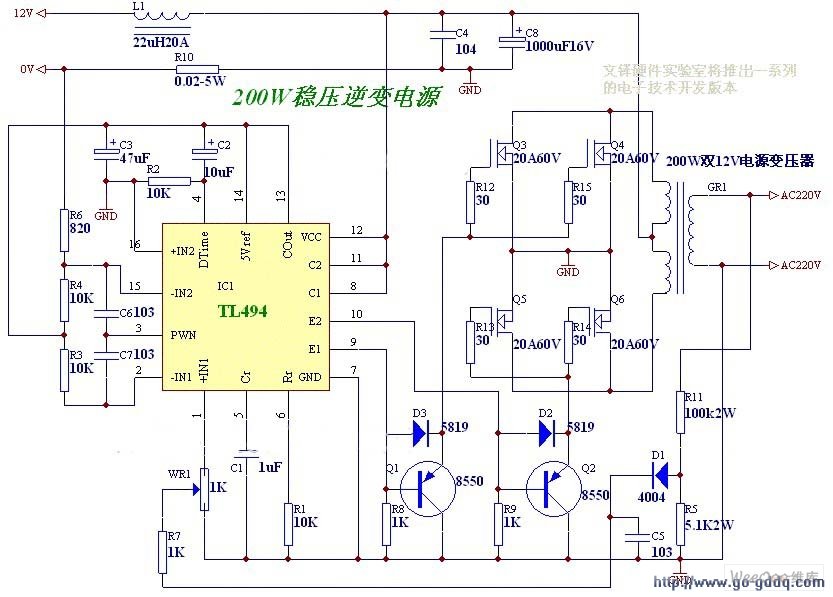

图3 200W稳压逆变 电源

　　还是不稳，只不过比原来强一些。我分析了一下原因，一是我用的是 万能板 ，分布电容大造成自激。二，可能是布线不太合理。三。可能是干扰。后来我用了 SG3525 做(这是后话)非常稳定!

　　现在我可以告诉大家，确实是TL494的抗干扰能力差!从此后，我对494另眼相看了。把它打进十八层地狱永不录用!

　　之所以选用这两个图来做，就是看中它能稳压。我用的几个变压器都有一组12V或是15V的绕组，整流后接 电阻 接到1脚，不能稳压。当 电位器 调到某一阻值时，电压突然下降，明显地听到变压"打嗝"TL494输出不稳了。无论你怎样细心调都是这个结果!我把西平房工程师的<<我制作逆变器的经验>>看了又看，综合他的经验再通过后来对用SG3525制作的逆变器稳压的试验，得出的是一样的结果:  不能稳压!

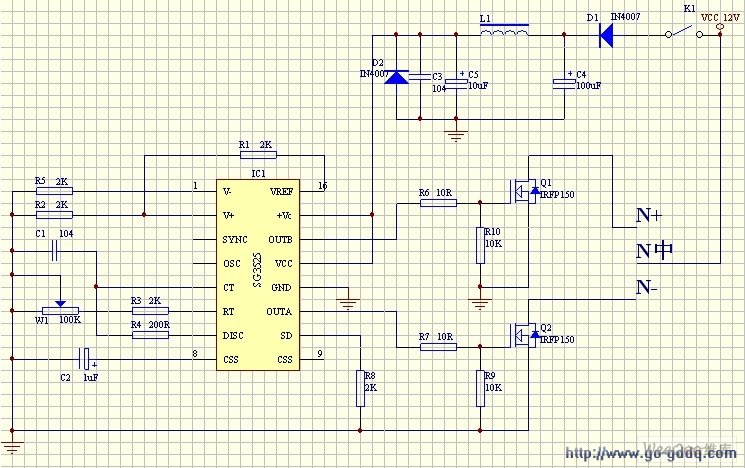

　　经验:无论是TL494还是SG3525，在50HZ输出时闭环条件下，想通过调制脉宽来稳压是痴人做梦而已!SG3525的就是这个图

　　变压器自已做的也有，从旧UPS上拆下的也有，低频的一般是不用铜皮的，用2.0-3.0的铜线绕的!

　　下雪前几天，我估计年底供电紧张会停电(每年都有这个情况发生)就用SG3525又做了一个板，没想到下雪引起的停电竟派上了用场。但问题出来了，带150W左右变压器时空载电流450MA以下(应该差不多)，但带500W变压器时有1。3A左右(我不能接受)。原来我用多谐振荡做的只有接近1A，我不解原因!

　　我减小R4来调节死区时间，没有什么效果，提高频率可以减小空载电流，但不是50HZ了?

　　我十分不解，现决定再做一个板看还是不是这个情况?

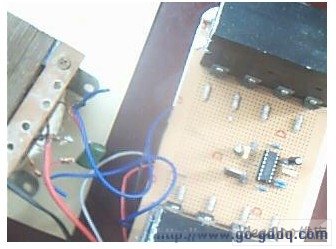

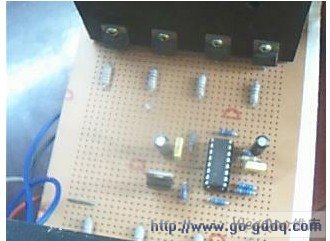

　　以下图就是我最近做的一个:
