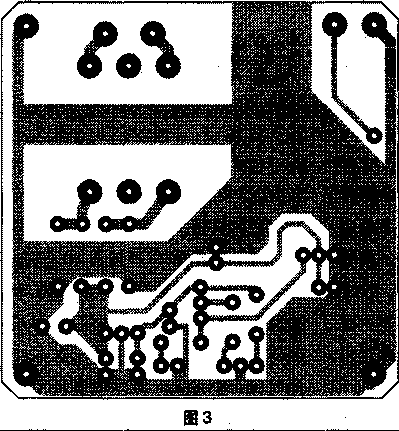

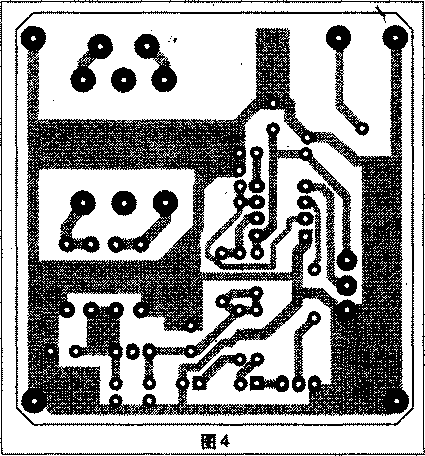

1．电路板制作图3是“发射器”的印制板电路图，图4是“接收器”的印制板电路图，为了便于读者在业余条件下采用热转印方法制作，笔者提供的印制板电路图同样是可以直接打印的印制板电路图，是从顶层往下看到的效果，与实际看到的印制板左右相反。

　　2．元器件选择本制作的大多数元器件都属于普通元器件，您可以参考《无线电》过去的文章选择一体化红外线接收头、三端集成稳压器等常用元器件。笔者这里采用的是一种小型的一体化红外线接收头，型号为SM338;无线电发射模块采用的是100m的小功率模块，这样可以减小对周围其他无线电设备的干扰，也可以降低功耗，如果需要延伸更远的距离，可以采用大功率的发射模块，最远可以转发2km。无线电接收模块采用的是超再生模块，可以节约制作成本。变压器采用的是220：11.5的小型变压器，变压器自带引脚，可以直接固定在电路板上。

　　3．制作参考本制作只要元器件选择正确、焊接没有错误，无须调试即可成功。图5是笔者制作的发射器成品照片，图6是笔者制作的接收器成品照片，供读者制作时参考。

　　使用方法使用时，将“接收器”放在要控制的家用电器前面，比如，我们要转发DVD的红外线遥控信号，应当将接收器放在DVD的前面，并且将接收器上面的红外线发射管对准DVD的红外线接收窗口。简单说，你现在把“接收器”当作原来的DVD遥控器来使用，摆放在适当的位置。然后将“接收器”接通220V的交流电源。

　　“发射器”应当放在另外一间房间，比如，寝室，将“发射器”上面的一体化红外线接收头对准你的床头，再接通220V交流电源，这样，你就可以睡在寝室的床上，用原来的电视机遥控板控制客厅的DVD了，调节DVD播放音乐的音量大小、选择播放曲目、关闭、开启DVD等操作都可以随心所欲。
