本文介绍的单片机控制秒表，硬件结构简单，对初学者来说容易理解。且本文软件实现了一键多功能，节省按键，为学习多功能键提供了范例。单片机可以选用MCS-52系列，具体型号可以为SST89E54RC。按键按一下开始计时，按两下计时停止并保持显示，按三下秒表复位清零。如此循环，操作简单。三个数码管：高位数码管显示十位秒，次高位数码管显示秒和小数点，低位数码管显示零点几秒，各位皆为十进制，最大可计到99.9秒。时钟晶振为12MHz。

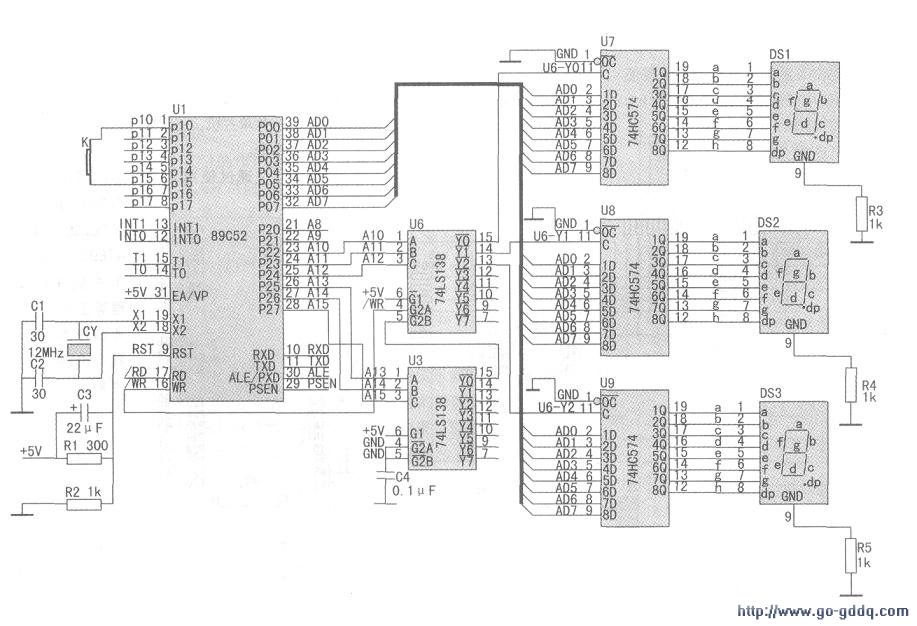

　　一、硬件电路（参照原理上图）　　
　　1．电源：MCS-52系列单片机需要5V直流稳压电源。为了使电路性能更好，可以在每个74HC574的VCC和GND上跨接一个0.1微法的瓷片电容，进行滤波。

　　2．操作控制电路：利用一个键K控制开始计时，停止计时，复位清零。复位清零也可以采用上电复位。

　　3．地址译码电路：用一片三一八译码器即可。

　　4．地址锁存部分：利用三个74HC574芯片，接法如电路原理图。

　　5．显示电路部分：由三个共阴极数码管构成，分别对应连接三个74HC574芯片。

　　二、软件系统
　　
　　软件系统分两个部分：主程序部分，计时显示子程序部分，具体介绍如下：

　　1．主程序部分
　　

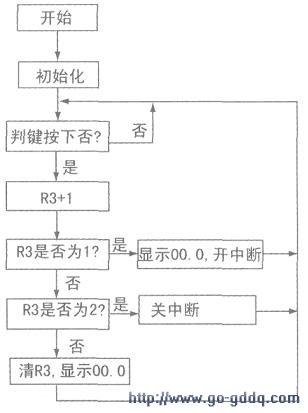

　　主程序流程如右图所示，主要功能是判断键是否按下，并据此改变R3的内容．K键按下一次，R3记一，并开中断，第二次按下记二，并关中断，第三次按下清R3，送出显示00.0；另外还有设置定时器；设置中断；设置延时：循环往复检查是否有键按下等功能。

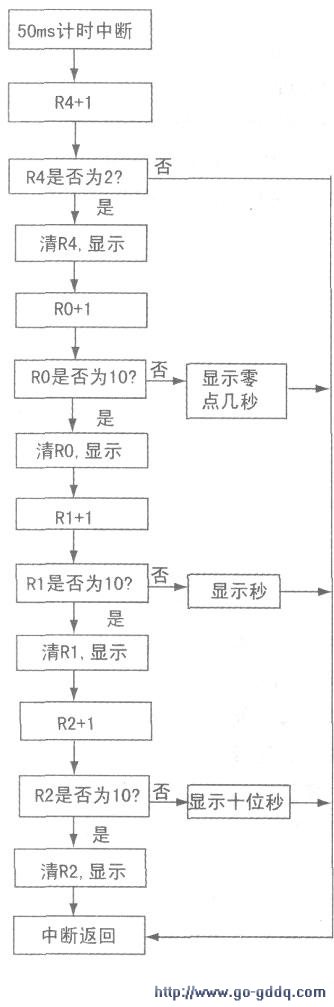

　　2．计时显示中断子程序部分计时显示中断子程序流程如下图。　　

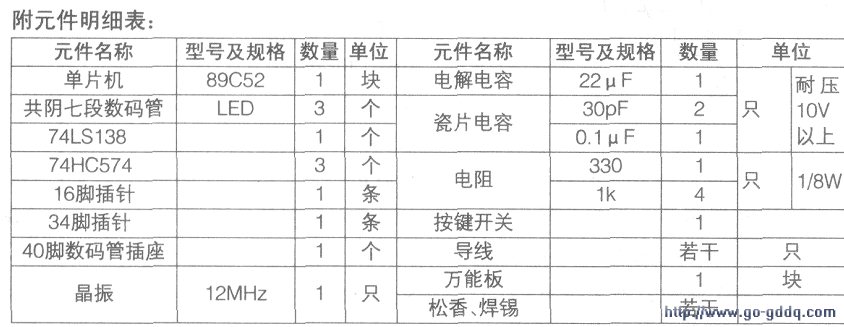

　　三、电路安装与调试
　　
　　参考电路图。安装时注意共阴极数码管接电阻。本三态秒表经过使用，性能良好，使用简便。适宜广大电子爱好者习作，并了解单片机控制原理。
