图3中，电阻Ri与三极管VQ3组成过流保护环节。输出电流过大时，取样电阻Ri上的电压大于0．7 V，VQ3导通，迫使调整管基极电压Vbe降低，直到关闭电源输出。R4=0．7／kIC。其中，LC为输出电流，K为最大过流系数，通常取值约1．5。 R7=(VCC-Uce3)／Ie3≈Vrg/Ic3，限制Ic3不宜过大，以免VQ3过流损坏。

　　4 试验

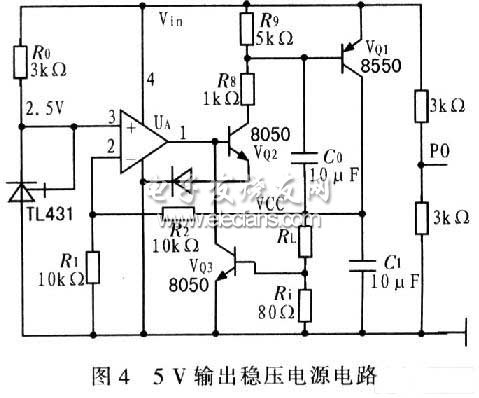

　　图4为设计的一个直流稳压电源模块，输入电源为直流5～9 V的蓄电池组；分别对设计电路进行电源特性和负载特性试验，其中负载特性试验以输入的6．5 V蓄电池模拟实际使用工作环境。图5为其试验记录结果。输出纹波试验数据，当电源输入电压为5-11 V，输出纹波为5～8 mV。

　　5 结束语

　　通过分析与试验可看出，该直流电源稳压模块具有稳压精度高、负载特性好等特点，且电路简单，另外可利用接口P0监测实际电源，此电路已投入生产，通过实践检验该电路设计性能可靠，耗电少，可很好满足单电源供电应用情况。
