本节电插座电路由数字钟整点时刻控制，每隔一个小时定时对负载供电，每次运行12分钟，可广泛用于鱼池定时加氧控制、禽场定时通风或定时加热的场合。

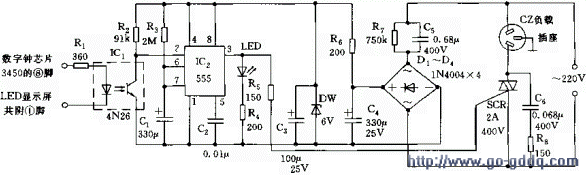

      该插座电路由整点信号光电耦合器、单稳态触发定时器、可控硅控制电路和降压供电电路等组成，如图下所示。

attachment_4132" class="wp-caption aligncenter" style="width: 597px;">

钟控定时运行节电插座电路

    时间整点信号由LED数字钟的十分位数码管的b段引出。十分位的b段在数字为0～4时，皆为高电平“1”；而当数字为5时，b段的电平为“0”。当数字钟由59分钟向下一个小时的00分钟整点进位时，b段便会出现由“0”→“1”的正跳变信号。利用这一变化特点，从十分位数码管的b段将此正跳变脉冲取出，并经R1限流后加至光电耦合器IC1的发光二极管上，经光/电转换，使IC1内的光敏三极管呈低阻状态，其集电极呈低电位（<1/3Vdd），使IC2触发置位。

    在非整点时间，由于引入的信号呈低电平，光电耦合器IC1呈截断状态，IC1内的光敏三极管呈高阻（其暗阻高达500k欧以上），555的2脚呈高电位（Vdd），555处于复位状态。

    555和R3、C1等组成单稳态触发器，在低电平信号加至2脚时，555便翻转置位，3脚转呈高电平，单稳态触发后的暂稳时间为Td=1.1R3C1.图示参数的高电平维持时间为12分（计算值726秒）。可根据实际需要，通过改变电路的充电时间常数RC来调节暂稳时间的长短。

    在IC2的暂稳时间内，指示灯LED发光，双向可控硅SCR通过R5限流后被触发导通，使负载插座得电，负载导通运行。

    在元器件的选用上，光电耦合器选用晶体管型耦合器，如4N25、4N26、TIL117等；可控硅可选用耐压400V以上的双向可控硅器件，其额定平均电流视负载的容量大小而定，如3CTS1A-D、3CTS3A-D、3CTS5A-D等。
