极小功率RCC开关电源制作
来源:本站整理  作者:佚名  2011-10-11 09:10:16



开关电源脉冲变压器当用于单端电路时,必须留有气隙,对新型圆柱形芯柱的磁芯,制作中已予留1mm左右气隙。E1型磁芯可在两侧旁柱端面用0.6mm漆包线隔开。调整气隙可微调初级电感,无论功率大小单端开关电源不能不留气隙通电,

  一旦磁芯吸牢形成磁通饱和就会产生极大噪声,同时损坏开关管。

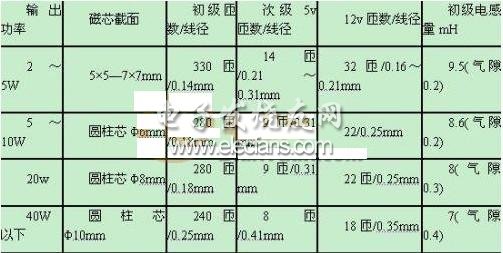

  附图电路最大输出功率为20W,按附表数据绕制脉冲变压器。将原图Q16改用BUT11A,R82改为0.5Ω电阻,C11改用68~100uF/400V电解电容。
