在日常生活中，人们希望人离开卫生间后排气扇再延时转动一段时间，以加强卫生间的空气流通，下面给大家介绍一种改装容易、使用方便的排气扇延时开关。

　　一、电路组成
　　

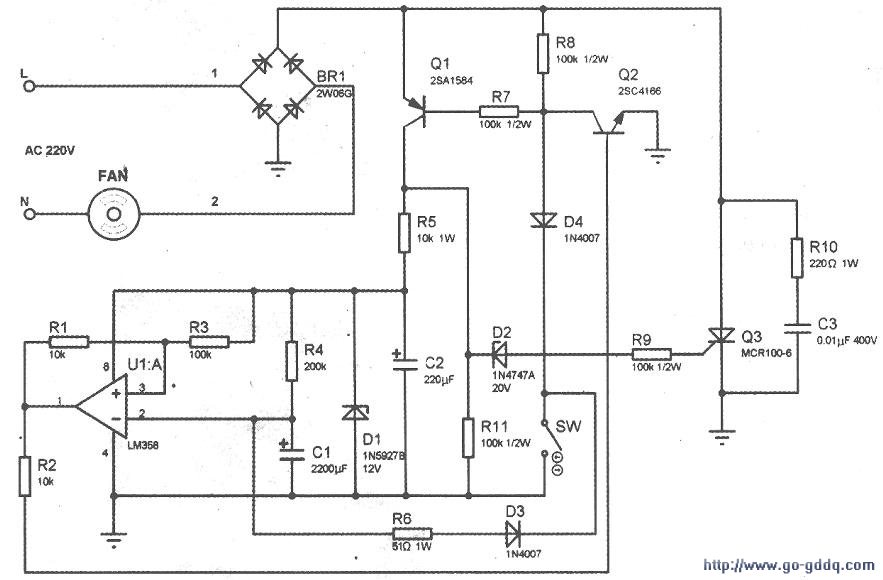

　　该控制电路如上图所示。整流全桥BR1后的电路就是延时电路，其作用就是一个等效开关，控制排气扇的通／断电。

　　主电路由桥式整流块BR1、晶闸管Q3组成。R10、C3起缓冲作用。

　　电源开关电路由三极管Ql、Q2，二极管D4，以及开关SW组成，提供运放Ul(LM358)的工作电源，以及晶闸管的触发信号。R8、R11是为Ql、Q2微弱的漏电流提供通路，避免误触发。

　　延时控制电路主要由R4、Cl，以及运放Ul组成。运放的输出电压控制三极管Q2的导通与否。

　　二、工作原理
　　
　　接通电源后，由于Ql、Q2未导通；运放没有工作电源，晶闸管也没有触发信号，排气扇不转动，整个电路不耗电。

　　当需要启动排气扇时，闭合开关SW，二极管D4的负极电位为O，PNP三极管Ql通过R7、D4形成基极电流，进入饱和状态。由R5限流、Dl稳压、C2滤波，产生运放需要的12V工作电源。

　　同时，当Ql集电极的电位超过20V时，D2反向击穿，通过R9产生晶闸管Q3门极的触发电流，晶闸管Q3导通，相当于1、2端接通，排气扇通电，开始转动。

　　由于此时电容Cl两端电压基本为零，运放Ul的②脚电位低于③脚电位，运放输出高电平，通过R2为Q2提供基极电流，使Q2进入饱和状态，从而为Ql基极电流提供通路。

　　由于运放Ul的①、②脚之间有正反馈电阻Rl，使③脚电位较高，达到10.8V，保证运放继续输出高电平，维持排气扇转动的状态。

　　断开开关SW，Ql继续导通，产生运放需要的12V工作电源，并保持晶闸管Q3门极的触发电流，使晶闸管Q3继续导通，排气扇继续转动。

　　Cl经过R4获得充电电流，两端电压不断上升，当运放Ul②脚电位高于③脚电位时，运放输出低电平，Q2进入截止状态，进而Ql截止，运放失去工作电源，晶闸管Q3也截止，排气扇停止转动。这样就完成一次排气扇延时关闭过程。

　　排气扇转动的时间长短，取决于R4、Cl的充电时间常数。图中的取值大概能使排气扇转动十多分钟。制作时可根据实际需要设定元件参数。

　　当需要再次启动排气扇时，接通开关sw，此时Cl通过R6、D3、SW迅速放电，两端电压几乎降为Ov，又重复前面的工作过程。

　　若需要排气扇长时间工作（例如浴霸与排气扇合为一体的情况），则将开关SW长时间闭合，则排气扇就可以长时间工作了。

　　三、安装调试
　　
　　1．安装
　　
　　该延时电路印刷线路板如下图所示，其面积很小，适合安装在墙壁开关内。

　　安装时，拆开原墙壁开关，将原来接在墙壁开关触点上的两根线拆开，连接在印刷线路板的左上角的IN端子上。从右下角的SW端子引出两根导线，连接在原墙壁开关触点上，固定好之后，即完成安装。

　　2．调试
　　
　　由于电路板与市电相连，为保证安全，建议使用隔离变压器进行调试。

　　可先选取阻值较小的电阻作R4，令R4、Cl的充电时间常数只有十几秒钟，以便于快速调试。

　　闭合开关sw，再断开开关sw，此时排气扇应该转动。若异常，按照前述工作原理检查Ql、Q2、Q3及附属元件。

　　排气扇转动一段时间，应该停止。若异常，按照前述工作原理检查Ul及延时元件。

　　最后调整R4的阻值，使延时时间达到满意即可。

　　本延时开关无需改变原排气扇的布线，改装方便，且无线序要求，接线容易。另外，该开关无待机损耗，安全节能；无继电器机械触电，可靠性高，使用寿命长。
