网络视频传输实验
来源:本站整理  作者:佚名  2011-10-11 09:10:48



  本实验将从认识了解器材入手,一步一步地实现视频信号的远程无线数字传输。实验中,我们只是动动手,整理一下试验纪录,真正的实验者应该是光临过此页的朋友们。

  实验将要完成下图的连接和配置。其实,在很大程度上也是为了对我们的新产品AYW-1005型射频网络无线单元做一个现场测试和全面的检验。







  实验器材

  1.一台安装并配置好网卡的计算机,机器配置要求不高,能运行IE5.5以上版本就行。

  2.视频网络服务器选目前较为流行的AV1600e,性价比较高,货源充足。

  3.视频信号源本实验选用摄像机,虽然也可以用影碟机之类的器材,但由于体积和电源方面的原因不便野外移动使用,不太适合本实验。

  4.远程无线传输用本厂产品,不在本页赘述。

  5.电源,网线等辅料。



  实验步骤

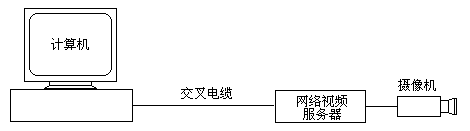

  第一步:先如下图将视频网络服务器和计算机连接起来,目的是检验一下器件有没有问题,进而对视频网络服务器进行初设,其实更多的设置可以放到以后进行,眼下只要赋予它一个IP地址让计算机能够找到它就可以了。这一步,有点网络常识的人都知道怎么做,这里就不罗嗦了。对了,若是直接连接视频网络服务器和计算机,要用交叉电缆,我们平时用的直通电缆是连不通的;若是通过交换机或信息模块连接,则用直通电缆即可。最后,PINg通便结束这一步,ping不通,那就自己查吧。







  第二步:将视频信号输入视频服务器,在计算机浏览器的地址栏填上你刚才赋予视频服务器的IP地址,便可进入视频服务器的首页。视频服务器的各项功能指标都可以通过这个页面设置,不过你就是不做任何设置图像也是要出来的,不一定理想罢了。







  第三步:这时将要进行的便是本实验的主题了,距离和速度。

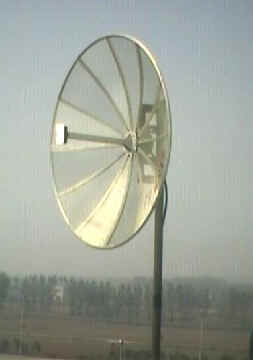

  首先,将AYW-1005型射频网络无线单元架设好,本实验放在六楼的阳台上,如下图。







  然后,将网线和电源插到无线单元相应的插口,我的阳台上有内网端口,所以插好以后还得回去看看在试验用的机器上能不能找到这个单元。无线单元的设置方法和AP相同,因为和网线连接的就是一个AP的芯子,射频部分和计算机几乎没有关系。

  距离1.6公里处横着一条马路,将天线对准马路,到马路上察看信号情况。

  我用的是笔记本和手头现有的D-Link DWL-120型USB口无线网卡,先用这种方法的目的是便于观察现场的信号分布。在几百米长的路段大部分都能够与内网很好地连接,其中有的地方信号还非常好,说明这种结构的天线在2.4GHz频段指向性不算太强,也适用于与2公里内某一特定区域的移动计算机高速通信,使其方便接入内网。

  拿到5公里处,无线网卡无能为力,没有一点反应。

  运来无线单元,架好通电,家里立刻在网络内发现了新设备,5公里现场信号良好。

  试着从服务器上下载一个电影文件,算了一下速度有2910bps。这是我测试传输速度常用的方法,电影文件比较大,需要较长的时间,更准确,更符合实际情况。

  注:两端的无线器材都是加强型802.11b,号称最高速度22Mbps,其实这是指在理想状态下的传输速度,现实中是很难达到的,我试验的结果是,即便是在同一个房间里,也只能达到5-6Mbps。

  接上视频服务器和摄像机,一切正常,传输实验成功。

AYW-1005家用型射频网络无线单元

  工程型AYW-1005单元费用主要成分是工程AP,该产品实际上是AYW-1005型无线单元的简装版本。如今个人在家里建小型局域网的多了,有时也免不了需要远程连接,工程器材的价格当然是无法承受的,好在现在家用AP的功能很全,性能也很好,用在单元中总费用就低多了。纵观家用AP市场,TP-Link是一个较为适宜的品牌,性价比较高,故近期产品选用该品牌的TL-WA200型AP机芯加以改造与单元配套。

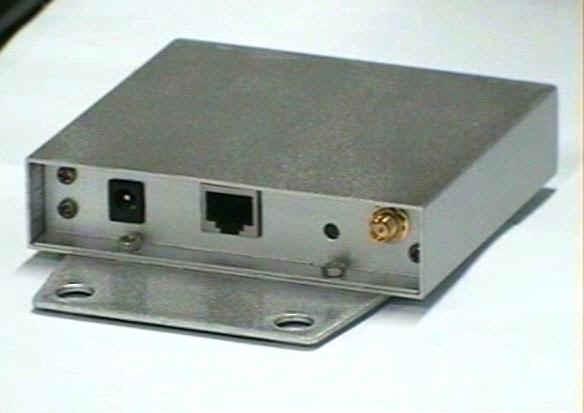

  机芯的改造内容主要集中在AP的射频部分。家用AP的微波传输多发生在室内,传输环境复杂,多径效应严重,为改善传输效果往往设两支天线实现分集收发。用于远程传输时则希望射频能量集中于一处,以获得更大的传输距离。另外,无线单元通常都是架设在高处,长久可靠的防雨措施非常重要,因此,配备金属的防雨外壳也是AP的改造内容。本厂提供的成品AP见下图。

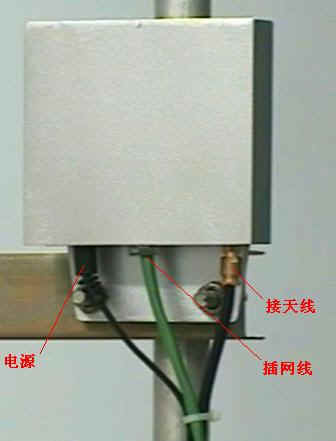

  下图为该AP在天线后部的安装方法。





  照图连接天线,插上网线和电源就可以工作了,与本厂生产的高增益定向天线配套可用于5公里以内的网络连接。关于AP的性能和设置,可到原厂网站查看TL-WA200相关资料和下载管理软件(随AP附带的光盘里也有)。
