对这一款电话遥控盒的改进主要在两点：
　　
　　1．原设计电话遥控盒“电话／遥控”只能选用一种形式使用，用遥控时电话就不能使用了，给用户带来极大的不便，也限制了电话遥控盒的使用范围。改进后的电路能兼顾两种功能，平时通电话可以正常通话使用电话，当使用遥控器时可以进行遥控操作，完成控制。
　　
　　2．原设计电话遥控盒只能控制一路的通断，改进后的电路可以控制很多路，本文所介绍的电路是按8路遥控设计的，用户通过电话按键可以控制任一路的通断。

　　本文结合原电路和改进后的电原理图，对改进部分进行原理介绍。

　　甲用户从电话机甲（或手机）拨号进行通话或遥控，电话机乙和遥控器都接到乙电话终端线路中（并接）．平时遥控器有隔直流电容阻断电话线的直流，遥控器不影响电话的工作。甲用户打电话或使用遥控器时拨乙电话号码××××××，这时乙电话线中产生振铃信号，乙电话振铃响，乙用户摘机，甲乙正常通电话。乙摘机后振铃消失，遥控器不可能再启动，未启动的遥控器阻抗高，虽然并接在电话线上，对通话没有影响。如果甲用户想进行遥控，乙用户不摘机，20秒后遥控器的线路控制继电器接通遥控通路，动作过程如下：振铃响5声（20秒），线路控制继电器K9吸合，K9吸合后接通遥控通路，甲用户就可以利用电话进行遥控开机和关机及挂机操作。10分钟后K9自动释放，遥控器复位。

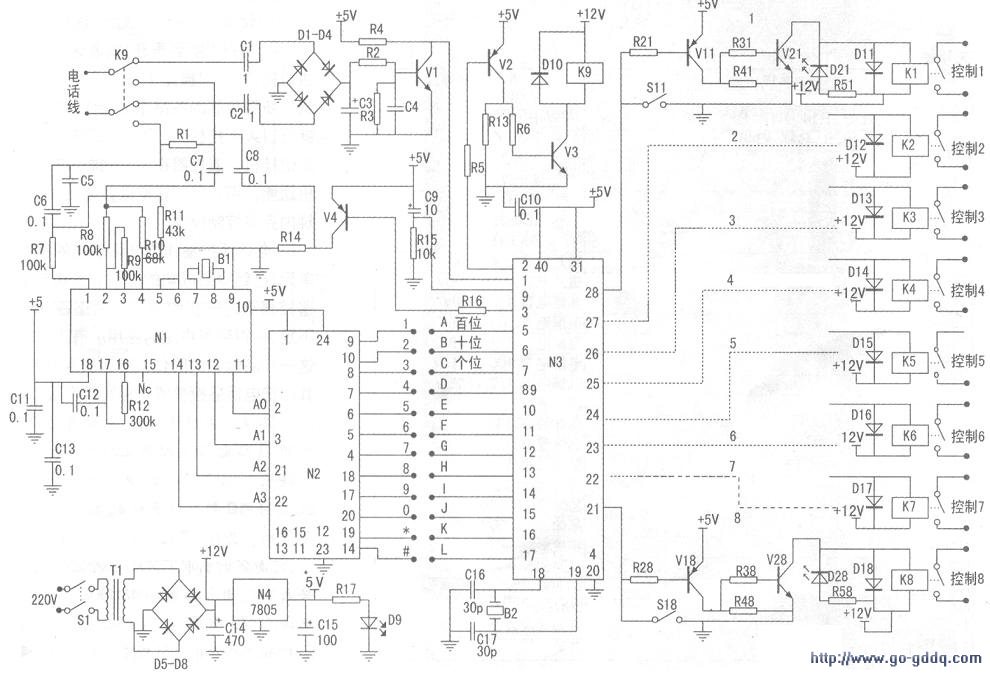

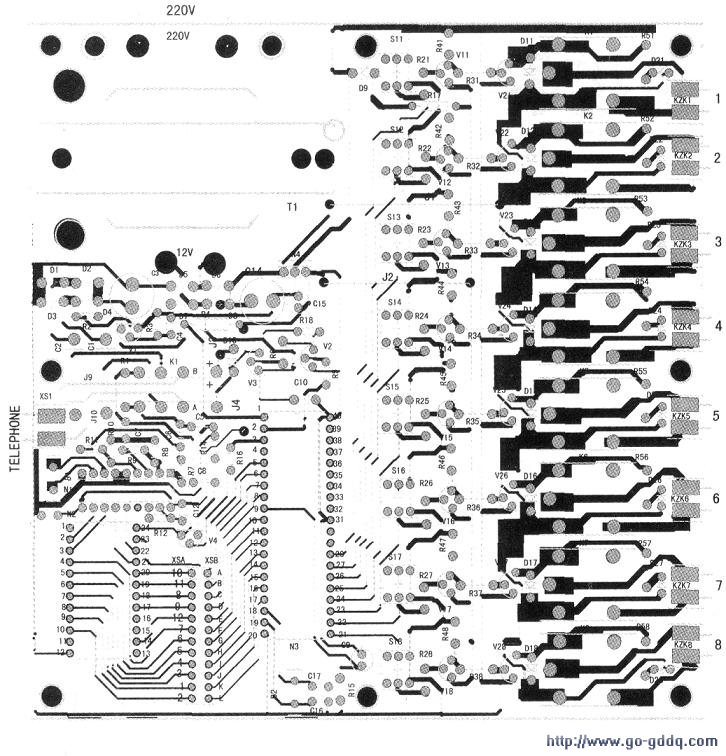

　　多路电话遥控器的双音频译码电路N1仍选用MT8870，十进制译码电路N2选用4/16线译码器CD4015，控制核心是N3单片机AT89C51。遥控器启动信号仍是振铃，振铃信号经D1-D4整流后加到V1管的基极，经V1放大加到N3的1脚(P1 0)，振铃必须持续20秒才能使2脚(P1.1)输出低电平，低电平可以保持10分钟，驱动V2、V3组成的级联放大级使K9吸合，这时遥控器处于启动状态，在这10分钟启动时间内，甲用户按电话的数码键，遥控继电器K1-K8的吸与放，控制接点的通断。遥控器可以控制很　路，本文按8路控制设计，AT89C51的I/O口多，还有多余的口没用，有需要的可以继续扩充。Vll-V18和V21-V28是1-8路的驱动电路，驱动继电器Kl-K8的吸或放，发光二极管D21-D28对应显示各路的工作状态。S11-S18是人工控制开关，不用遥控时，用户用手动也可以控制通断。

　　为了编程方便，对按键和控制动作有相应的规定，每部遥控器都有控制密码，键入密码后才能进行开机（继电器吸）关机（继电器放）操作，密码有百、十、个三位数，从N3的5脚(P1.4)，6脚( P1．5)．7脚（P1.6）输入，电路板上调整N2的输出码和N3输入口的联接，可以得到三位数任意组合的三位密码，t键为开机键，#键为关机键。例如：按*键再按1键，就是命令遥控器的控制1接点闭合，按#键再按1键，就是命令遥控器的控制1接点断开。以此类推，按键可以完成1-8路的通断控制。继电器接通或断开时，N3产生5秒钟的1KHz信号，经V4放大，送到线路中，用户甲听到声音，知道这一动作执行完毕，可以操作下一步命令。一直到把所要控制的各路完成操作。按0键就可以人工挂机。如果用户因某种原因忘记挂机，遥控器在10分钟后自动挂机功能．用户甲应在电话接通后10分钟内完成控制操作。

　　电话遥控盒作为电话遥控的基本单元，已经得到成功的应用。多路电话遥控器更进一步弥补了电话遥控盒的不足，将得到更广泛的应用。有志于把这一产品做大的同仁，可以相互联系，共同把电话遥控变成一种实用产品。
