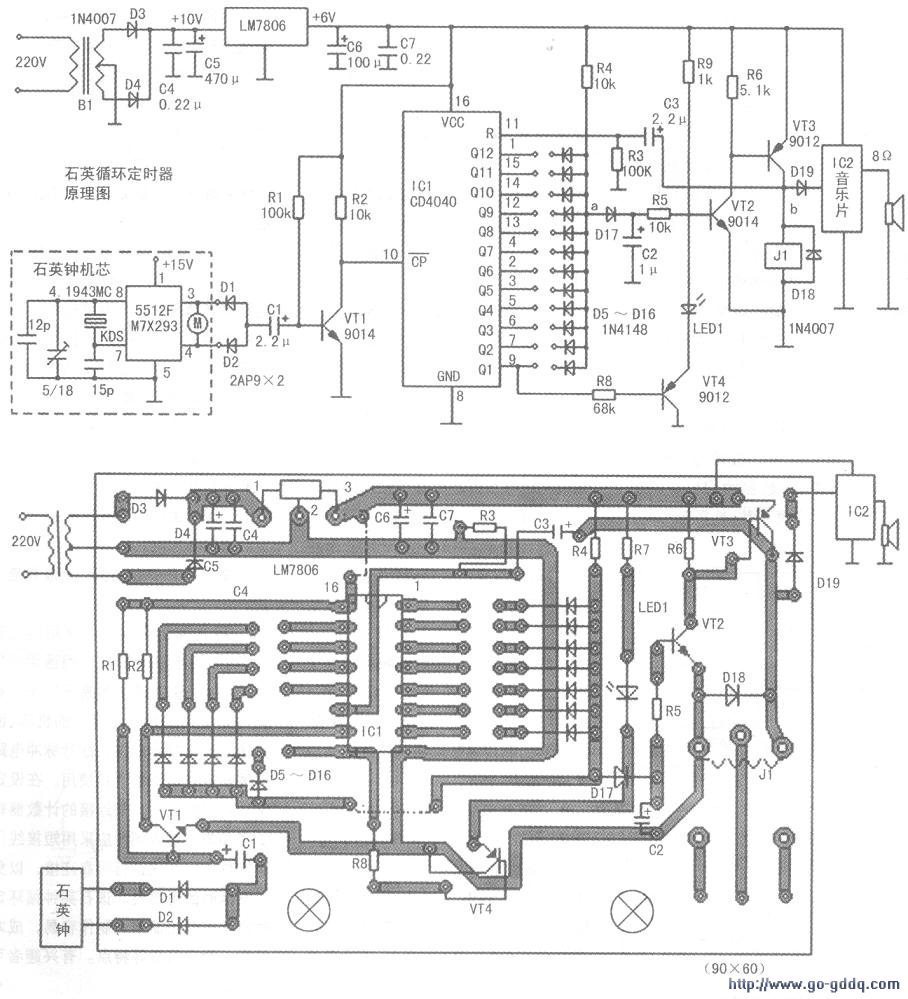

这款石英钟循环控制器的电原理图见上图,印刷电路图见下图。石英钟循环定时器由秒脉冲极性转换电路、串行计数定时器、二极管与门电路、秒脉冲指示灯电路、执行电路及讯响器电路等组成。

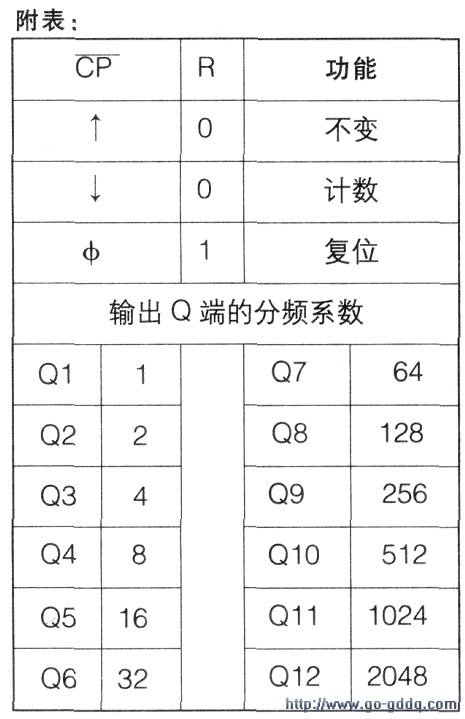

我们知道,石英钟机芯产生的是一种一秒正脉冲,一秒负脉冲的秒脉冲驱动信号,其是驱动石英钟马达作来回旋转运转的源动力,其输出脉冲幅度约为1.5V左右。而 们要制作的循环定时器电路需要的是每秒一次的负脉冲秒信号,并且要求其输出的秒脉冲幅度,能够稳定地触发使用6V电源电压的CD4040计数器进行可靠计数。因此,电路采用了D1、D2二极管将石英钟输出的正负脉冲信号,通过二极管转换成每秒一次的负脉冲信号。再利用VT1将幅度约为1.5V的秒脉冲信号,转换成适应计数器CD4040触发信号幅度的秒脉冲信号,以稳定触发CD4040计数器进行计数。CD4040是12位二进制串行计数器,通过给予秒脉冲信号对其触发,然后在其输出端采用不同方案的连接,就可以产生1秒~4095秒的计数延时,即最长可达68分钟的单程延时。CD4040串行计数器的真值表见附表。D5~D16、R4组成简单的具有12输入端的二极管与门电路。
根据CD4040计数器的Q1~Q12输出端的计数、分频系数,选择各种“输出端和二极管与门的连接”方案,就可以达到在4095秒范围内的任意循环延时时间。当和与门输入电路连接的计数器输出端都转为高电平时,与门电路输出(a端)高电平。否则,当与门输入端有一路为低电平时.a点就被钳制在低电平状态。因此,当计数延时时间达到设定值时,a点输出高电平,使VT2、VT3得到正向偏置电流而饱和导通,于是J1吸合,控制电器动作。同时,IC2音乐片被触发,讯响器放出音乐声响,表示延时时间已到达。这时b点的高电平同时通过C3加至IC1的(11)脚复位端(R),使CD4040计数器复位置零,以使电路重新开始新一轮的循环计数延时。
D17、C2的作用可延长VT2、VT3的饱和导通状态时间,防止因CD4040被置零后,与门电路输出的低电平使VT2、VT3的导通饱和时间缩短,影响J1的稳定吸合。VT4、R7、R8、LED1是秒脉冲状态指示电路,正常显示状态为一秒点亮,一秒熄灭。既可显示电路工作情况,又可美观循环定时器。
元器件及制作说明:秒脉冲信号源选用小型台式石英钟,在石英钟的集成电路与马达驱动线圈相连的二个脚上,分别引出二条导线与Dl、D2联接来输出秒脉冲信号。Dl、D2采用2AP9等锗材料二极管,利用锗材料二极管压降小的特点,有利于稳定驱动VT1,以产生足够幅度来触发CD4040的可靠计数。VT1选用低噪声前置三极管9014,B值选用大于120。IC1采用12位二进制串行计数器CD4040,利用对秒脉冲的计数来达到延时的目的。
从真值表中可以看出,当计数达到2时Q2端输出高电平,计数达到4时Q3端输出高电平,计数达到8时Q4端输出高电平,以此类推。其输出端输出的高电平状态,要保持到计数次数再次达到该输出端计数值时,该输出端才翻转为低电平状态,并进位使下一位输出端输出高电平。例如Q6端输出高电平时计数值为32,当再次计数达到32时,Q6端转为低电平,并使Q7端输出高电平,因此,Q7端的计数值为64。由于 们这里采用了秒脉冲计数的方案,所以,计数64就等于延时64秒。
如果 们需要循环定时为60秒,只要将CD4040的Q6、Q5、Q4、Q3四个输出端分别和与门的四个二极管相连接,这时延时时间就等于:32+16+8+4=60(秒),当连接的四个Q输出端都输出高电平时,与门输出高电平VT1、VT2导通,Jl吸合、IC2被触发,音乐声响。
如果要延时300秒, 选取256+32+8+4=300的方案,那么只要将CD4040相应的Q9、Q6、Q4.Q3输出端分别和与门的二极管连接,就可以实现延时300秒的循环定时功能。通过这样的连接方式可以组成从1秒至4095秒的延时时间。R1—R8电阻建议选用RJ型0.25W的金属膜电阻,根据电路具体情况,R1电阻可在47k~150k之间选用。C2电容器在1 u F~4.7 u F之间选用,采用耐压50V、漏电流小于1uA的电解电容器。J1宜选用HG4123等型号的中功率继电器,其触点允许电流为5A 220VAC。J1的动作主要是启动或关闭电气控制系统,电器的运行时间由控制系统设定,或由循环定时器循环控制。稳压电源部分,采用电源变压器有中心抽头的全波整流方式。
石英钟循环定时器使用的元器件,均采用容易购买的常用通用元器件,有利于降低成本和易于制作。石英钟如果采用扫描状走时的机芯,因其输出的不是秒脉冲,故秒脉冲电路需重新设计,不能直接使用。在设定循环延时时间时,需连接的计数器输出端和与门输入端,应采用短接线用焊锡焊接的方法进行可靠连接,以免影响延时的可靠性。该石英钟循环定时器具有电路简单,制作容易,成本低廉,稳定可靠等特点。
