10.布尔方程语法
　　
　　[WHEN条件THEN]    [f]……[ENABLE]元素=表达式：[ELSE方程]

　　或者[WHEN条件THEN]  [！]……[ENABLE]元素：=表达式：[ELSE方程]

　　式中：

　　条件：任意合法表达式。

　　元素：给一个或一组信号命名的标识符，或要被表达式赋值的集合。

　　表达式：由标识符和运算符号组成的式子，求值后得出一个结果。

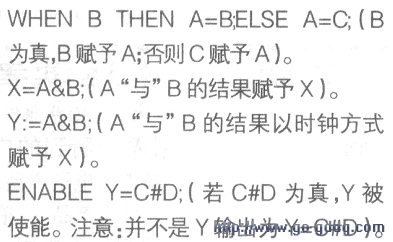

　　例如：

　　11.ABEL语言的集合ABEL硬件描述语言允许使用一个标识符表示威组出现的信号或常量，称之为集合。集合中每—个独立分量称为该集合的元素。集合的引入简化了逻辑描述和测试矢量的表示方法。对于两个或两个以上集合的运算，则要求参加运算的集合中元素数目必须相等。表示方法是用方括号将这些信号和常量括起来，信号和常量之间需用逗号或排列号“．．”隔开。

　　例如：

　　MULTOUT=[BO,B1,B2,B3,B4,B5,B6,B7];SELECT=[SO．Sl，S2]：

　　或用排列号定义：

　　MULTOUT=[BO．．B7]：

　　SELECT=[SO．．S7]：

　　用排列号定义时，排列号两边的标识符名必须一致，即带数字下标的字母要相同。也可按下标递减排列，如：

　　MULTOUT=[B7,B6,B5,B4,B3,B2,B1,BO];对集合的运算是对应集合中的每个元素进行的。对两个以上集合进行运算，集合中的元素个数必须相等，例如：

　　用集合运算实现布尔方程ChipSeI=A15&!A14&A13;首先，定义一个包含A15，A14．A13的常量集合Addr=[A15，A14，A13l;于是方程ChpSeI=Addr=[1，O，l]'的逻辑功能等效于ChipSeI=A15&!

　　A14&A13;因为如果ChpSeI=Addr=[l，O,I];即A15=1，A14=0，A13=1，那么ChipSel为真。上述集合方程也可写成：

　　ChipSeI=Addr=5。

　　12.ABEL语言的块
　　
　　块是在大括号内的ASCII文本段。

　　块用于宏定义和指示字中，块中的文本可以为一行或多行。块可以嵌套。

　　例：{This is a bLOCkl又如：{This is also block．and itspans more than one linel13.变量及变量代换哑变量：在宏定义、模块或指示字中可被真实变量替代的标识符。

　　真实变量：用于宏定义、模块或指示字中的变量，可替代哑变量。

　　在需要用真实变量取代哑变量的地方，哑变量前要加一个问号“？”，以与其它标识符区分开来。如下面的宏定义OR_EM  MACRO(a,b,c)(?a#?b#？c}:中，a，b．c就是哑变量。

　　下列方程是对OR_EM宏的宏引用D=OR_EM(X，Y．Z);其中X，Y，Z是真实变量。
