这款收音组件的高频头型号为MB4A605F，采用金属全封闭结构，仅露出中周等部分可调元件，它上面集成了高放、变频、中放、鉴频、立体声解码等电路，由于无法拆开，故未对其内部结构作进一步研究。引脚共有30多支，均用英文标出其功能。为了方便使用，专门为其配备了外围电路，制作成收音组件，板上安装了电源、耳机插孔，烧友只需接入天线、12V直流电源和耳机即可收听，非常方便。另外还特地安装了音频输出插孔，方便将音频信号接入功放收听。

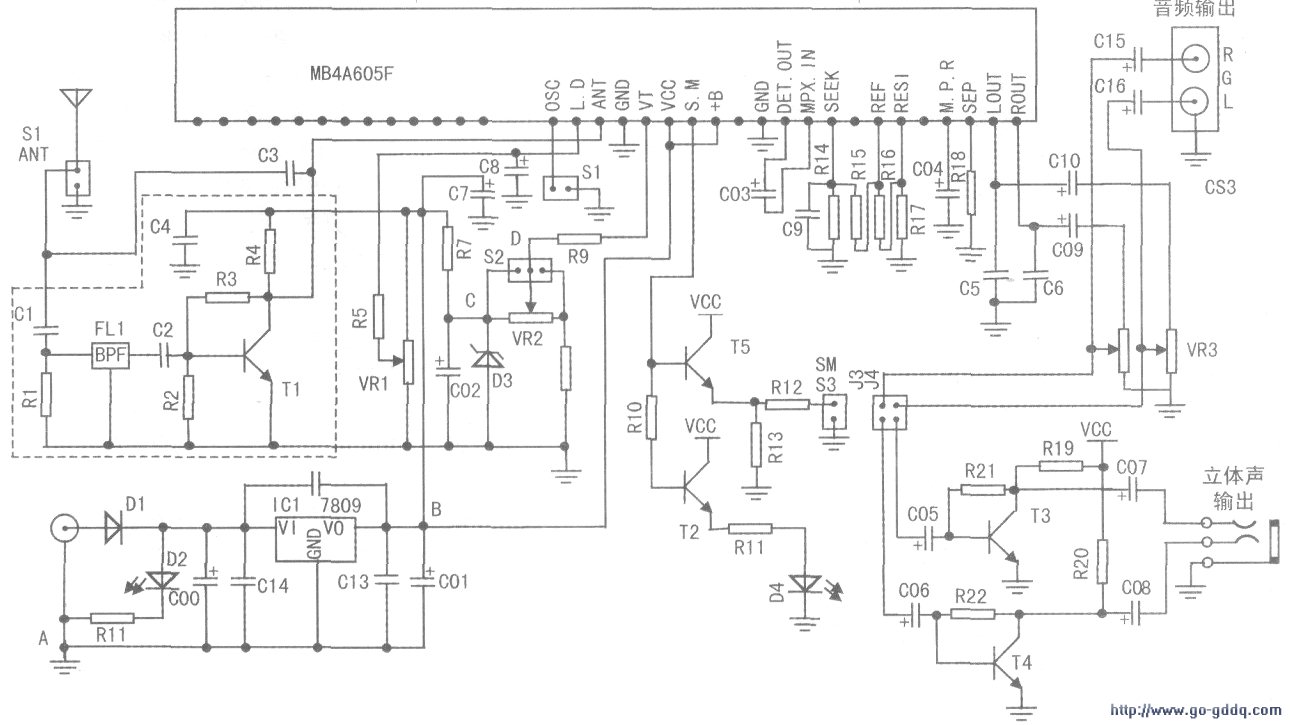

　　该组件的外围电路可分为电源、天线、调谐、信号强度指示和音频输出几个部分，见附图。电源由CS1输入后，经稳压器7809输出稳定的9V电压。电容器COO、C01和C12、C13、C14的作用分别是滤除低频与高频杂波，电源经它们过滤后更加纯净。二极管D1的作用是防止电源极性接反后烧坏元件，可见厂家考虑还是比较周到的。天线部分，厂家预留了一级高频放大电路，即图中虚线部分。烧友可按图加入元件，理论上会进一步提高接收灵敏度。元件选取：T1用2SC3358或2SC3355．C1、C2用104．R1可不接．R2、R4用1k．R3用2k的可调电阻，接电源后调节R3，测量Tl集电极电流为7mA左右时用蜡将R3封住或换用相同电阻。BPF为88~108MHz带通滤波器，也可不加，直接连通。焊好后断开C3即可。信号强度引自高频头上的S．M脚，由T2和T5组成两个射极输出电路。该电路具有较强的电流放大能力和电压跟随作用。信号强度的变化经T2作电流放大后供给发光二极管D4，用来指示信号。经T5放大后可在S3接入电压表或发光二极管组成的多级信号指示器指示信号强度。经实测，S3电压变化范围在0~5V之间。

　　音频信号由变频头上的LOUT、ROUT端输出．VR3为音量控制电位器，可同时控制耳机输出和音频输出。

　　T3、T4组成音频信号放大电路用来推动耳机。另外，音频信号经C15、C16隔离后通向CS3作音频输出。只用音频输出端可将T3、T4拔下，断开耳机部分。

　　本组件采用电压合成调谐。调谐需要稳定的7.5V左右的电压。电源经R7、D3组成的稳压电路可在电位器VR2两端产生6.5V左右的电压，这已经可以覆盖整个调频波段，并把四频道电视伴音(83.75MHz)也包含在里边了。VT为调谐电压输入端。VR1为增益调整，出厂时已调好，不要随便动。

　　实际试听时，接入12V直流电源并接上一根1米长的软线作天线，耐心的转动电位器寻找电台。由于是在晚上8点钟左右，所有电台均开播，共收下30多个电台（本人地处淄博市中部，住五楼），仔细调整天线后周边地市及区县电台均可清晰收听。100公里外的济南、东营、泰安等地电台噪声很小，就象本地电台一样清晰。仅山东文艺台就收下97.5MHz（济南）、102.6MHz（泰山）、101.3MHz（沂山）、92.8MHz、99.1MHz5个频率（后边两个频率不知是哪个地方转播的），收到的最远的电台是200公里外的聊城台，但有些许噪音。在后来试听时，发现有时还能清晰的收听到300公里外天津的几个电台，这大概是由于大气波导的作用吧！总体感觉，这款收音组件的灵敏度还是相当高的，其选择性也不错，中等强度的电台相隔0.2MHz可较好的分开。后来本人又在板上加入一级高放，试听后发现原来一些弱电台的噪音有所减少，但改善的效果并不十分显着。正好本人手头有两款高性能的收音器件：三菱车用收音头和KCC605一体化收音组件，经过仔细对比，感觉三款机器灵敏度和选择性差不多，阿尔派收音组件的灵敏度似乎稍好一些，但选择性稍逊三菱车机，在好几个频点上有本地电台的谐波干扰，而三菱车机则基本没有。收听时的噪音也比KCC605组件稍大一些，不过声音甜美毫不逊色。

　　原组件采用一只200k的电位器调谐选台，很不方便，于是笔者参考以前的资料，利于电视遥控板为其加装了遥控，可用遥控器进行选台和存台，非常方便。下面是用三森牌P-2508C遥控板说明，如何为其加装遥控。

　　该遥控板CPU芯片型号为飞利浦公司的CTV222SPRC1。板上对我们有用的插座有P1、P2、P3、P10．各插座引脚功能为P1.电源排线，如不用交流关机，该插座可不用。P2:①地线；②+12V输入；③～⑥不用。P3：⑦调谐电压入，调谐电压出；⑨、⑩不用：Pl0接红外接收头。板上的P6插座是用来控制波段的，但由于只用FM-个波段，故该插座也不用。因只是增加遥控选台功能，所以加装是非常简单的，只需接四根线即可。具体连接方法：P2①接电源负极（图中A点）；P2(2)接7809输出端（图中B点）；P3⑦接D3负极（图中C点）；P3⑧接S2中点（图中D点）；最后把S2通向VR2的连线断开即可。使用方法：按住手柄（即遥控器）上的微调^、V键搜台，搜到电台后依次按储存、频道号、存储存入电台。频道号为两位数时需按-／--输入。收听时可按选台^、V键或直接按频道号选台。另外，如果你的功放板上有音调、音量控制电路，本遥控板也能实现音量、音调的控制，可利用P2插座③~⑥脚来实现。

　　没有外壳毕竟登不了大雅之堂。

　　现用一台二手健伍收音外壳进行改造。将原电路板拆除，在前面板上开一个小孔，用热熔胶将红外接收头固定在里面。找了一个LED多级信号指示器，也在面板上开孔固定，接到板上的S3。用热熔胶将收音板和遥控板固定在底板上。为使用方便，用220V/12V的变压器和3000uF的电容器，另外制作了一个直流电源，并将电源和音频信号引到后面板上（有现成的插座可利用）．这样，一台遥控选台，有信号强度指示的标准尺寸的收音头就做成了。
