数字电子秤是一种常见的精密仪器，它称重精确，读数方便，很受人们的欢迎，但是价格却往往让人望而却步。
毕竟和普通的秤相比，其价格要高过许多。一次买回一个便宜的称重传感器，经过一段时间的琢磨，结合网上的资料，制作了一个使用普通的数字万用表就可以直接读取重量的电子秤，称重精度为lg，最大量程3kg。还可以通过上面的精密多圈电位器，自己设定电子秤斜率，满足你直观的读数需要。

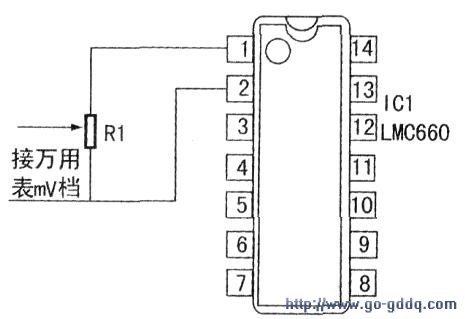

称重传感器本身是一个精密电阻，当重物加在上面的时候电阻就会有微小的变化，这时加在这个电阻上的电压也会有变化，不过，由于变化比较小，所以必须放大才能够测量，在该传感器自带的配套电路板中，使用了CMOS四运放LMC660AIM。它具有高阻抗的输入缓冲级和极低的偏置电流，同时又具有126dB的电压增益，单电源供电，很适合做称重传感器的放大电路。LMC660AIM有四个运放单元，这里只使用了一个ICla，其它三个为了防止干扰将其作为电压跟随的方式。实际接线非常简单，只需要对配套电路板上的LMC660AIM的ICla进行电压测量就可以了，其电路图如下图。
LMC660AIM的①、②脚分别和电位器相连，再接万用表测量就可以了，电位器的作用是调整电子秤斜率的。

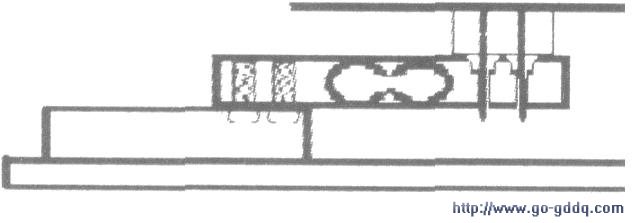

电路焊好以后，然后按下图的样式安装就可以了。首先需要用合适螺丝将传感器固定在一稳定的平台上，以我的图片为例，是固定在一个磁带盒子上的，然后再在传感器的另外一头，固定一个光盘就可以做为托盘了。然后再把万用表针插在接头里，接上电源（12V，正负无所谓，电路中还有个整流部分）．微调电位器，当电压指示在115.OmV的时候，则此时的斜率就是正常的O.1mV/1g（这个数据是测量得来的）。然后需要用标准物品进行校准，最简单的方法是使用一元硬币，每个6g，你可以准备5个左右的硬币，依次加进去，检查是不是每次增加6g。在检测完成以后，再进行大重量的实验，加上一个500g左右的重物，然后再依次加入这6个硬币，这时候应该仍然是每次增加6g。如果小于6g，则增大这个115.OmV的电压，大于了6g就减小115.OmV的电压。
