自制845单端甲类胆功放
来源:本站整理  作者:佚名  2011-11-23 09:54:53



  二、输出变压器绕制

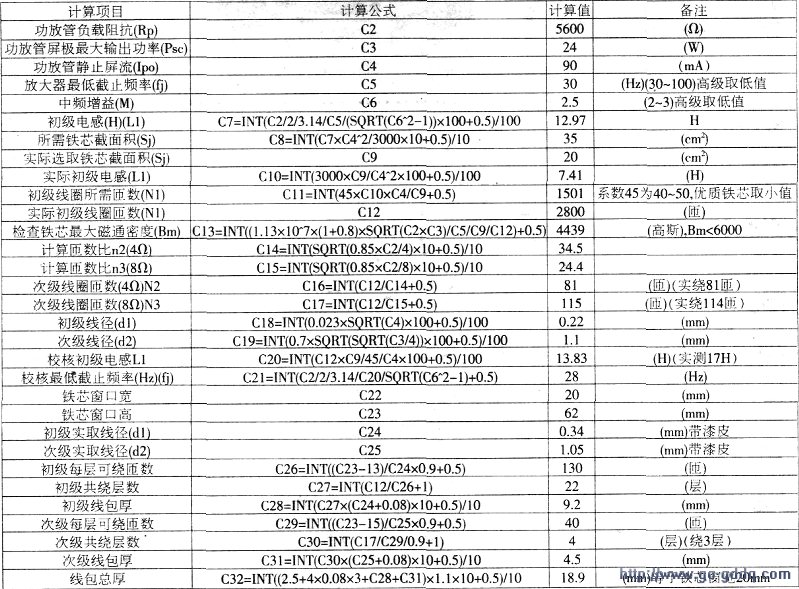

  铁芯截面积20cm2,初级阻抗5600Ω,.用0.29mm漆包线分三段绕2800匝,次级用中lmm漆包线分两段夹在初级之间,4n绕82匝,8n绕114匝,特别需要指出的是,每段初、次级之间要用4屡0.08mm厚的绝缘纸加一层黄蜡绸绝缘,确保IOOOV高压不会对地击穿。线圈结构见下图,输出变压器计算数据见下表。

  三.推动变压器

  本机用EL34功放营推845.采用1:1.8升压推动变压器,截面积95cm2的XED铁芯,次级用中O.llmm漆包线绕5500匝,分两段,初级用中0.21mm漆包线绕3000匝夹在两段次级中间,线圈结构见下图。虽然初级工作电压不高(350V).但由于次级线径较细,匝数多,内阻比较大,如果级间有轻微偏电,会造成845工作点偏移,威胁到845的安全,因此初、次级间的绝缘同样非常重要,笔者采用三层黄蜡绸另加一层0.08mm厚的绝缘纸绝缘。

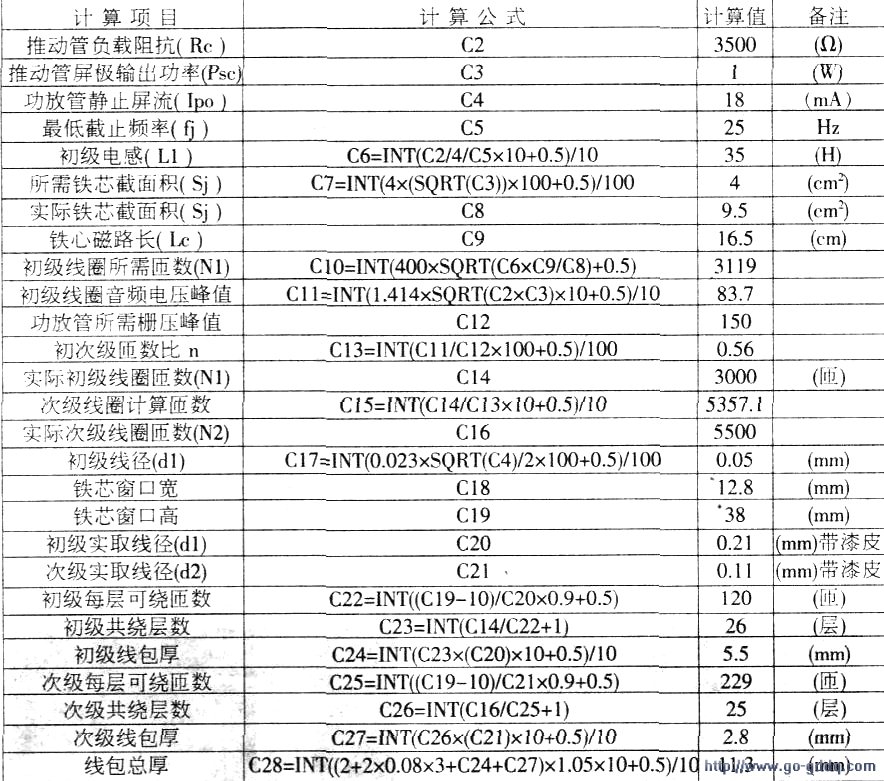

  另外,由于初、次级线圈可以不加层间绝缘乱绕,在其出头处要注意爬电距离,引出线应穿黄蜡管,级间线框两边的线包用黄蜡绸包两层,爬电距离应大于3mm。推动变压器数据计算下表。
