自制845单端甲类胆功放
来源:本站整理  作者:佚名  2011-11-23 09:54:53



  一.电源变压器设计制作特点

  1.高压方案845的特点是屏极电压较高,过低发挥不了其大动态的特点。考虑到长期使用的可靠性以及整流、滤波元件便于选取,决定采用两组AC420V.分别整流滤波后再串联,以获得大约1000V的B+电压。

  另外再绕一组AC300V独立整流滤波供前级放大使用,这样的好处是以后调试方便,前、后级可以分别进行。

  电源变压器的级间耐压是绕制成功的关键,主要是:静电屏蔽与高压绕组之间;三组高压绕组之间;高压绕组与整流管5v灯丝绕组之间;整流管灯丝绕组与其他绕组之间,均用4层厚0.08mm的绝缘纸加强绝缘。

  需要说明的是,尽管高压绕组与整流管Sv灯丝绕组之间本来不需要加强绝级绝缘,但考虑到焊机时不易分辨哪一组高压对应哪一组灯丝绕组,因此全部采取加强绝缘的措施。

  2. 845灯丝绕组常用电路多采用lOOn平衡电位器中心点接阴极电阻,笔者认为因其电流较大(80mA),电压较高(110V),日久容易产生接触不良因此在10V绕组中心抽头,实践效果相当满意。

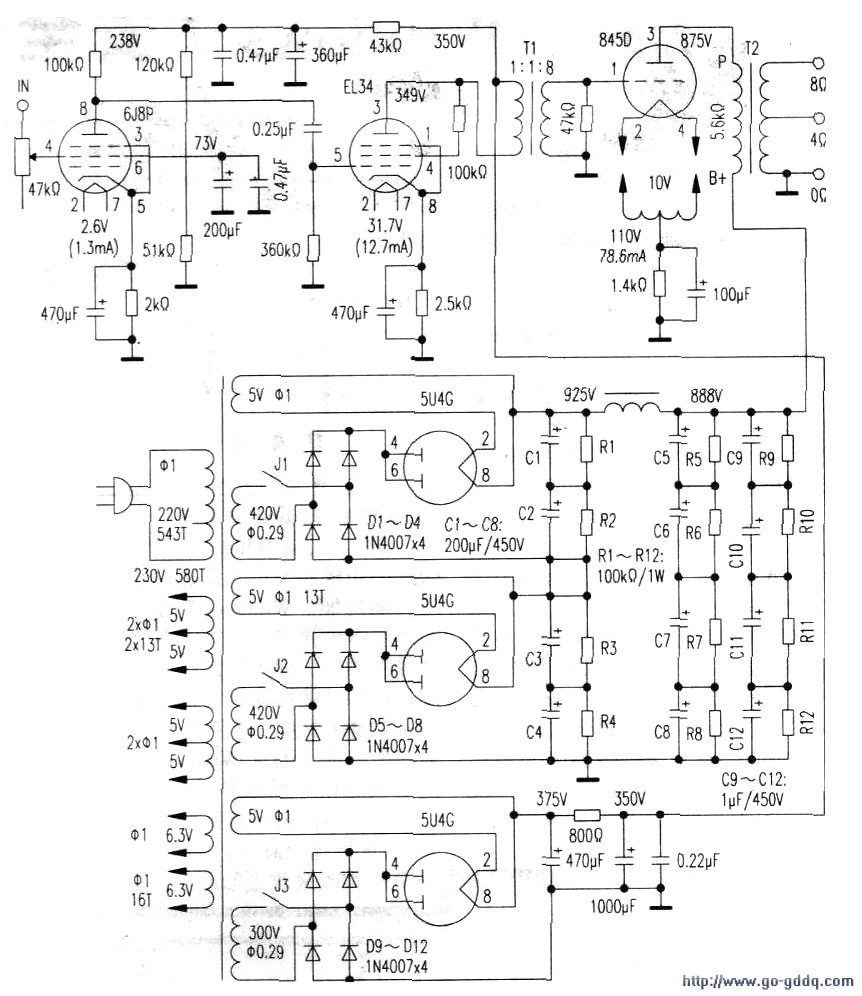

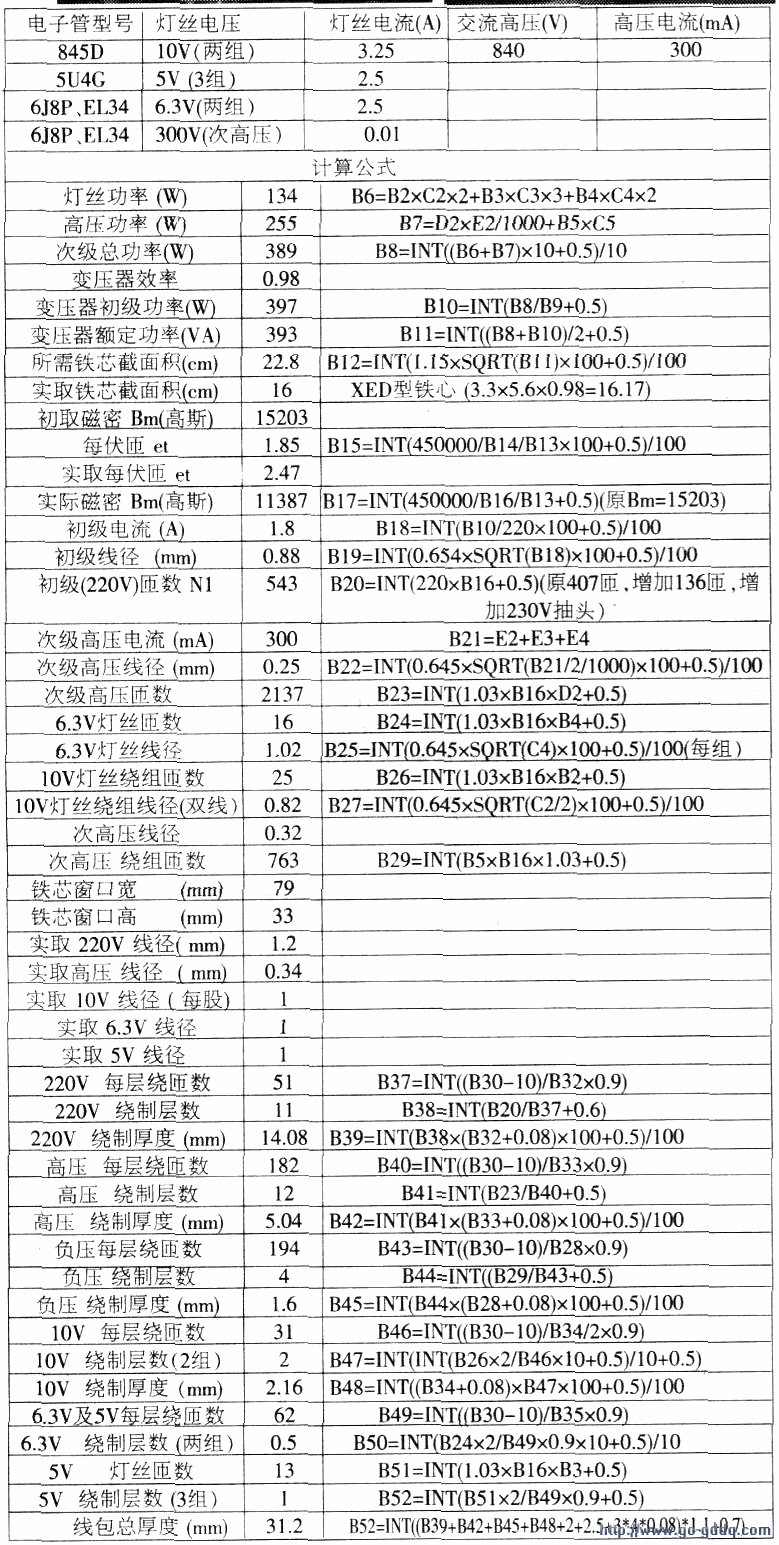

  3.降低变压器噪音措施变压器设计容量390VA,采用手中现有的XED型铁芯,中心截面积l6cm2,由于是优质冷轧矽钢片,一般设计时磁密可取18000高斯,笔者为了最大限度降低空载电流,从而降低噪音,在窗口允许的条件下,实取11387高斯。绕好后浸漆烘干,并浇灌环氧树脂。通电试验时,把变压器放在底板上,不固定,也不采取任何减震措施,几乎感觉不到已经通电,完全没有噪音。详细数据见下图电路,电源变压器数据计算见下表。

[1] [2] [3]  下一页
