M51516是一种高增益立体声低频功率放大集成电路，内含双功率放大器、静音控制电路、过热切断保护及ASO浪涌保护电路等。采用BTL工作方式，在电源电压为13.2V、负载4Ω寸，输出功率可达12W。所必需的元件只有几个，加上采用新开发的低热阻小型9脚单列直插式封装结构以及静音控制，特别适合作车载放大器。

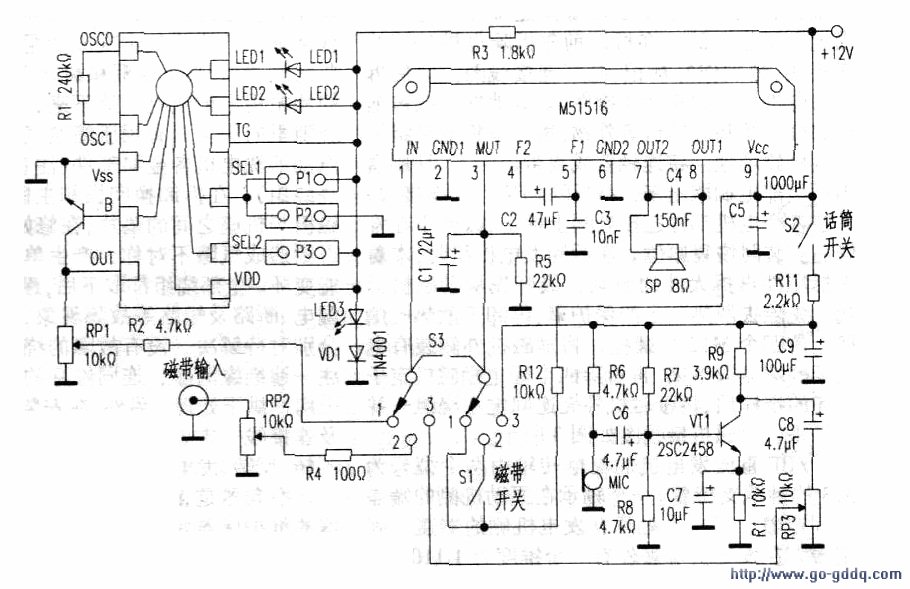

　　附图是一种多功能车载放大器电路，其主要功能有三个：

　　1、笛音放大：HFC9561A是四声效集成电路，采用PCB（印刷板）软封装，工作电压2.4—3.6V，电流50mA。R3、LED3（压降约2V）、VDI（压降约0.7V）为芯片提供2.7V左右的工作电压。改变振荡电阻Rl可调整发音音调。LED1、LED2是同步闪光发光二极管，可作警示灯信号。Pl、P2、P3为笛音选择跳线槽．PI—P3均开路(不接短路线）时产生警笛声．Pl短接时产生消防车声．P2短接时产生救护车声，P3短接时产生机枪声。

　　2、磁带放大：磁带放音信号经电位器RP2调节音量后送人。Sl为倒带开关，倒带肘断开。

　　3、话筒放大：由驻极体话筒MIC和放大管VT1等组成．S2为话筒开关，工作a/s2闭合。

　　S3为双联3选1开关，分别选择笛音、磁带和话筒放大模式。其一组开关将音频信号送人M51516(1)脚，另一组开关控制M51516静音端(3)脚接低电平时静音，即扬声器sP无输出，(3)脚接高电平时允许放大器工作。当选择笛音时，(3)脚经R12接正电源，M51516正常工作（不静音）；选择磁带时，(3)脚受磁带开关Sl控制，倒带时静音，以消除杂音；选择话筒时，(3)脚受话筒开关S2控制，乎肘(3)脚被R5下拉为低电平，M51516静音，当闭合S2使用话筒时，静音才解除。
