依照实际的电路图制作出相应的电路板,是电子专业学生的基本功.对于一些小试验小制作.用敷板制作专用电路板,不仅成本高,工序多,且耗时费劲。单独做一块电路板不划算,使用万能电路板又因易损而增加教学成本。多年以前应用过的铆钉板因取材难、制作难而弃用。在多年教学实践活动中,试验使用图钉加基板代替电路板的方法,解决了实时快速制作电路板的难题,为有效指导学生做电子实验提供了便捷条件,有的学生还应用这种电路板制作出功放之类的实用作品。

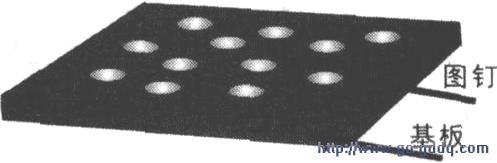

这种电路板(其示意如附图)取材容易,制作使用灵活可变。它由基板和图钉组成。基板可以是竹板木板多层板,甚至可以是书本纸板。图钉可在文具商店买到,最好备有大小不同的多种规格的图钉,便于不同场合的应用。制作方法尤其简单快捷,依据电路图,将图钉钉在基板上的适当位置即可。因为图钉表面有镀铬屡,在镀屡上作镀锡处理后,再将元器件焊接在图钉上。
这种电路板有以下特点:
(l)由于图钉可以从基板上取下,再钉在其他位置,所以变更电路板就非常方便.可以说是真正意义上的万能电路板。
(2)不用担心烫坏,因此尤其适合初学者反复练习焊接。(3)不用铜也不要三氯化铁,既环保还省时省力省材料。
