鱼缸增氧泵控制电路的改进
来源:本站整理  作者:佚名  2011-11-23 09:55:29



  鱼缸增氧泵,大多让线圈通市电产生交变磁场,与永磁铁相互作用,推拉皮碗产生压力,详细过程不再赘述。几年前用增氧泵.觉得噪音大,于是进行改进。谨整理电路供参考。

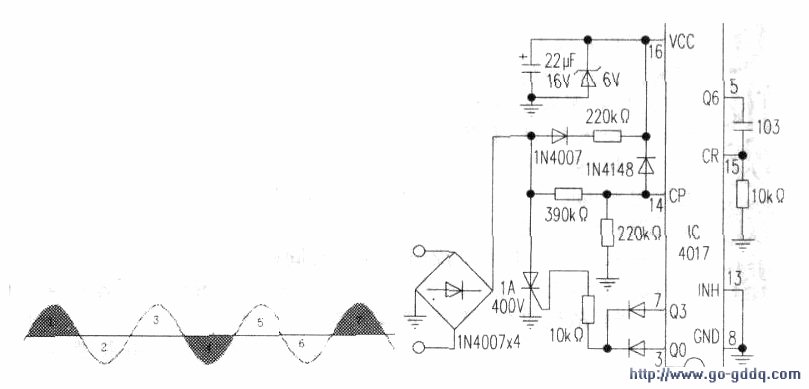

  50Hz对电子来说,算低频;对增氧泵的这种机械运动来说.50Hz偏高了。通过电路控制,产生如下图示工作电流波形,一个正半波(1)通过,要下下个负半波(4)通过;再下下个正半波(7)通过,周而复始。其他时间控制电路处于关断状态。具体电路采用一片4017,见下图。电路接线类似开关,串接在增氧泵回路即可。

  经全桥整流,得到直流脉动电压;电源供应,一路是整流后经220kΩ电阻降压,一路是计数端电阻分压,高出电源电压的部分(这不可或缺,也是为了保护lC的CP端);IC的Q0、Q3触发可控硅导通.相当于波形中的l、4。06在上面波形7的时候输出高电平.触发IC复位。00输出高电平,周而复始。

  电路刚接通电源时,因滤波电容的充电过程,大概1—2秒后才有输出,这不影响使用。故.IC的CR端也不设上电复位。

  实际使用效果:增氧泵震动噪音明显减少;使用中摸外壳.温升小很多;气泡量比原来路少,目测,大概有原来三分之二的气泡量。
