为此，采用市场上容易购买的“画佳”和“三森”一体化红外遥控接收头（这两种在旧彩电中常见）配合自己的两种性能不同的（主要指红外脉冲频率高低）红外遥控发射器，用手头现有的面包板和常用元件，参考其原理，试制了上图和下图的两种电路，现将电路原理分述如下。
上图电路适合匹配脉冲频率不太高的红外遥控发射器，电路的特点是：
手机各键基本上是一键一码，但有一部分键使用时灵活性不强（例如三森和画佳左边一列）。当电脑启动后没打开该软件时COM1口的03F8单元状态码为00，此时接口④脚与⑤脚之间的电压为-11V．LED2红色发光二极管被点亮，显示接收装置已正常启动但应用软件没有打开。当打开软件时COM1口的03F8单元状态码变为FF，此时接口④脚与⑤脚之间的电压变成+11V．LED2红色发光二极管熄灭，显示软硬件工作正常，准备接收信号。与此同时，接口④脚的+11V电压通过二极管D2送到Q1(三端稳压器7805)的输入端进行稳压，稳压后的电压通过电解电容C1（C1较贵想降低成本也可不用）滤波后供给接收头+5v电源。为了保证接收头输出的脉冲信号的振幅质量（有效值为0.6V左右比较好）．从D2的负极引入电压经电阻R2和二极管Dl加到绿色发光二极管LED1的负极和遥控头的信号输出端，确保手机不发信号时绿色发光二极管LED1的负极电位高于正极电位一定的电压值（即无信号时让LED1处于截止状态不让其发光）；另一个目的是向接口的②脚（接收数据端）送去了脉冲上限电压(为什么不象图1电路一样从⑦脚引入+11V电压呢？因为(Z)脚电压不稳定经常自动翻转成-11V，易造成“休克”等现象）。当遥控接收头收到红外脉冲编码信号时，通过接口的数据接收端②脚，输出电压变化量为有效值0.6V左右的脉冲编码信号，操作电脑执行各种命令；与此同时随着接收头信号输出端电位的不断变化，绿色发光二极管LED1也随之闪烁发光，以此显示接收脉冲码的状态。上图a是笔者用面包板和元件制作成的实物图可供参考。
另外，若按上图所做电路打开软件时绿色发光二极管LED1存在始终发光的问题（上图与您的电脑不匹配）可采用最简式电路，参见中图和中图a。

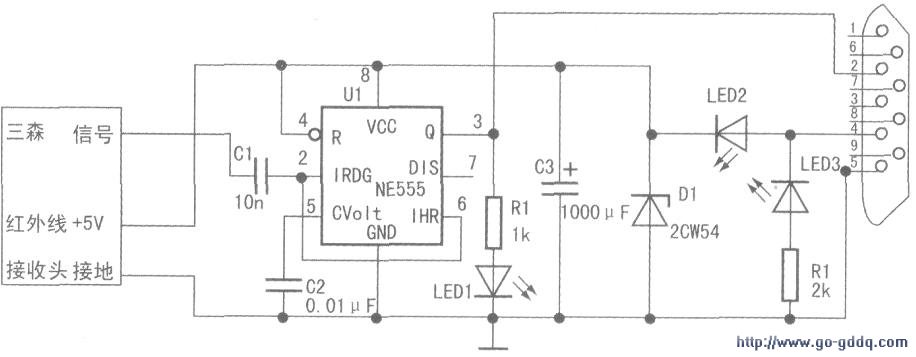

下图电路适合匹配脉冲频率较高的红外遥控发射器。适合用于在上述电路的使用中，存在部分遥控按键不灵活的红外遥控发射器。电路原理为：
当电脑启动后如果不打开软件时．COM1口的03F8单元状态码为00，此时接口④脚与⑤脚之间的电压为-11V．LED3红色发光二极管被点亮，显示接收装置已正常启动但应用软件没有打开。当打开软件时COM1口的03F8单元状态码变为FF，此时接口④脚与⑤脚之间的电压变成+11V，LED2黄色发光二极管被点亮，显示软硬件工作正常准备接收信号。接口④脚的+11V电压通过LED2黄色发光二极管送到稳压二极管Dl(2CW54)进行稳压，稳压后的电压经电解电容C3滤波后，将5.2V左右的电压送到U1(NE555)和接收头作为工作电源。红外接头静态时信号端为高电平(5.2V左右)．此时无脉冲信号输出；当遥控接收头收到红外遥控发射器发出的脉冲信号时，接收头通过耦合电容C1向U1(NE555)②脚和⑥脚输出负脉冲编码信号，通过U1对编码脉冲信号进行幅度和波形整形并使信号获得一定的驱动能力后，一方面驱动LED1发光二极管随脉冲编码信号闪烁显示状态，另一方面将编码信号通过COM1接口的②脚（接收数据口）操作电脑执行各种命令。该电路的特点是使用中遥控手机各键都能灵活使用，但有的键对应的编码不是一两个而是更多，不适合作一键执行一个命令使用，只能用作一键执行多种命令的带有子程序的程序组使用。
下图a是笔者用面包板和元件制作成的该电路的实物图，可供参考。
