电脑多功能红外遥控电路
来源:本站整理  作者:佚名  2011-11-23 09:56:05



  一、硬件电路的制作

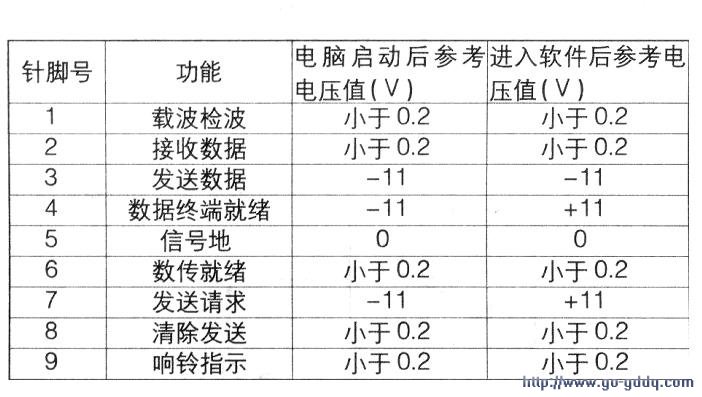

  遥控发射手机采用各自家中的彩电遥控手机,只需制作红外接收装置。由于红外接收装置接收的信号送入电脑必须通过电脑接口,所以先要选择电脑接口。经常要使用算口联接打印机,COM1串口和COM2串口是用来连接Modem等外设的接口,COM1的中断号是IRQ4,I/O地址是03F8H-03FFH;COM2的中断号是IRQ3,I/O地址是02F8H-02FFH.可见COM2口比COM1口的响应具有优先权,还是把它让给“猫”和其它外设用吧,这样就选择了COM1串口。COM1串口的针脚功能和电压参考值请见下图和下表(各台电脑的电压值略有不同)。

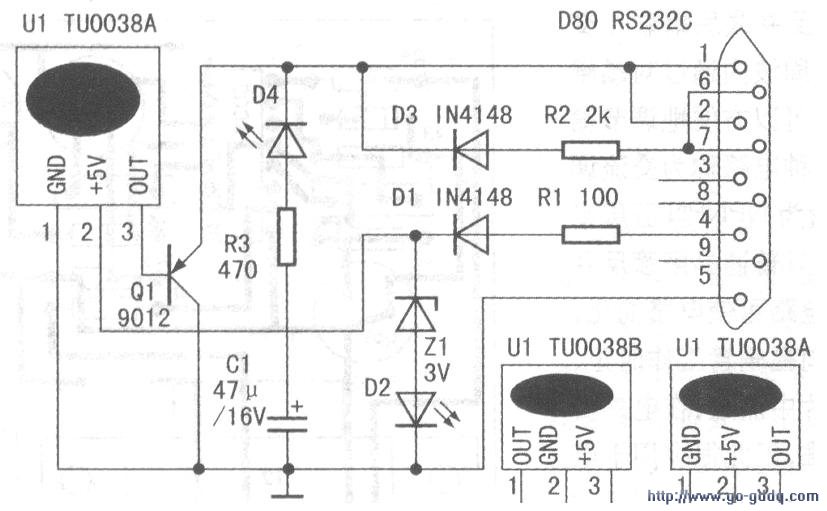

  接下来要选择适合DIY者的电路(即:尽量用少量的钱做出很棒的装置),以往看到的此类装置不是硬件电路采用专用集成电路,就是提供应用软件时让您不断地掏银子。笔者最近在网上看到曹承强先生所作的共享软件IRCTRl.exe和升级版IRCtrl.

  5.exe,后者电路先进些。很适合DIY者制作,虽然从DIY网民的评论来分析,还存在电路只能适合部分红外遥控发射器或者只能使用遥控器的部分按键问题及使用中时常发生遥控“休克”等问题。但个人认为,这些问题是可以通过增加软件的刷新率和硬件电路的改造和更新来解决。无论如何该软硬件仍是非常出色的作品,尤其是软件能满足电脑作出各种遥控动作,而不需要另加软件的驱动程序。

[1] [2] [3]  下一页
