高精度恒温控制电路
来源:本站整理  作者:佚名  2011-11-23 09:56:15



  在具体制作时,应注意以下几点:

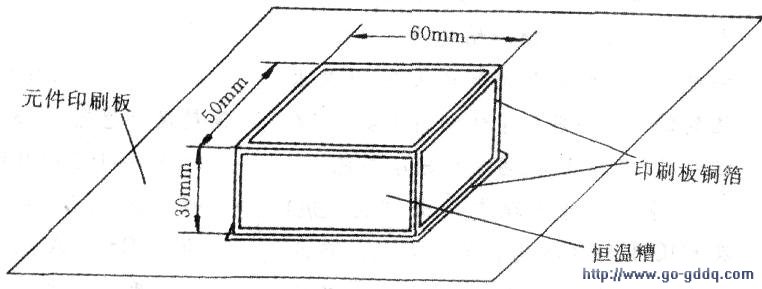

  1.恒温槽自身的保温(隔热)性能对恒温精度有重要影响,所以恒温槽必须用导热性能差的材料。本文介绍的恒温槽用1.5毫米厚的印刷线路板制作。壁板和盖板的边沿留1毫米宽印刷铜箔,借以将壁板和盖板焊成一个整体,印刷板其余部分腐蚀掉。恒温槽直接焊接在需恒温元件所在的印制板上。恒温槽内壁贴3毫米厚的毛毡以提高隔热性能。恒温槽尺寸为60x50x30mm3(长×宽×高)。恒温槽装配示意图如图所示。

  2.除RP1外控制器所有元件与被恒温的元件焊在同一印制板上,其中PT1、Rl、R2、Dl及RL置于恒温槽内。

  PT1应尽量靠近被恒温元件中最关键的元件。RL放在恒温槽覆盖印制板的中间部位,距印制板约5毫米高。

  3.温度传感器AD590对恒温精度影响很大,应选用知名品牌的合格产品。

  4.lC/A~lC/D应选用截止频率较高的集成运算放大器,如TL084,以便缩短IC/C输出脉冲的前沿和后沿的宽度,减小V1的损耗,降低其工作温度。

  5.R1应选用电阻阻值为20kΩ±0.1%、温度系数小于1×10-4/℃、额定功率为0.5W的精密金属膜电阻器,否则将影响恒温性能。
