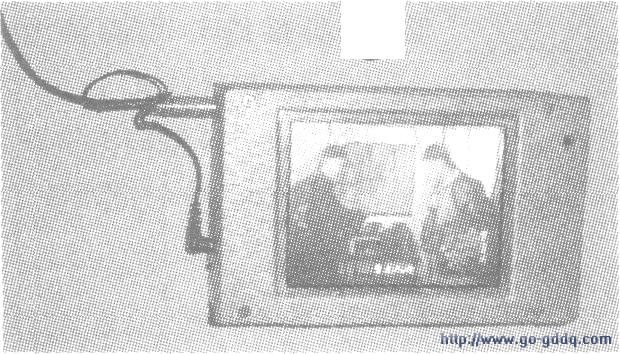

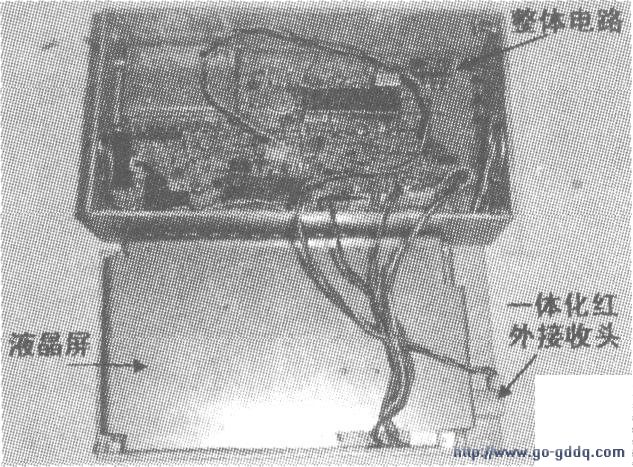

此款液晶电视的电路部分采用CTV222S+TDA8362的结构，CTV222SPRC1是飞利浦的一款以微处理器PCA84C444为中心的面向中国市场的低成本彩电遥控系统。该系统采用I2c总线技术，大大扩展了功能，削减外围器件的数量。TDA8362是飞利浦的单片电视电路，它能完成除调谐选台外所有小信号处理，具有外围元件少、电路简单、免调试、图像质量高的特点。这两款芯片的外围器件都很少，而且两者之间的接口方便，这可以大大减少我们设计调试的工作量。电路板的制作采用双面板并做覆铜处理，表贴工艺制作。液晶屏我们采用卡西欧5.6“TFT-LCD，解析度：960x234=224640点,PAL制式，电视机的外壳用胶合板制作，然后喷漆，取料方便，价格低廉，电视的外形如上图。虽然外观不如成品电视，但终究是自己亲手打造的，而且根据自己的爱好可以加工成任意的形状。下图为内部结构图。

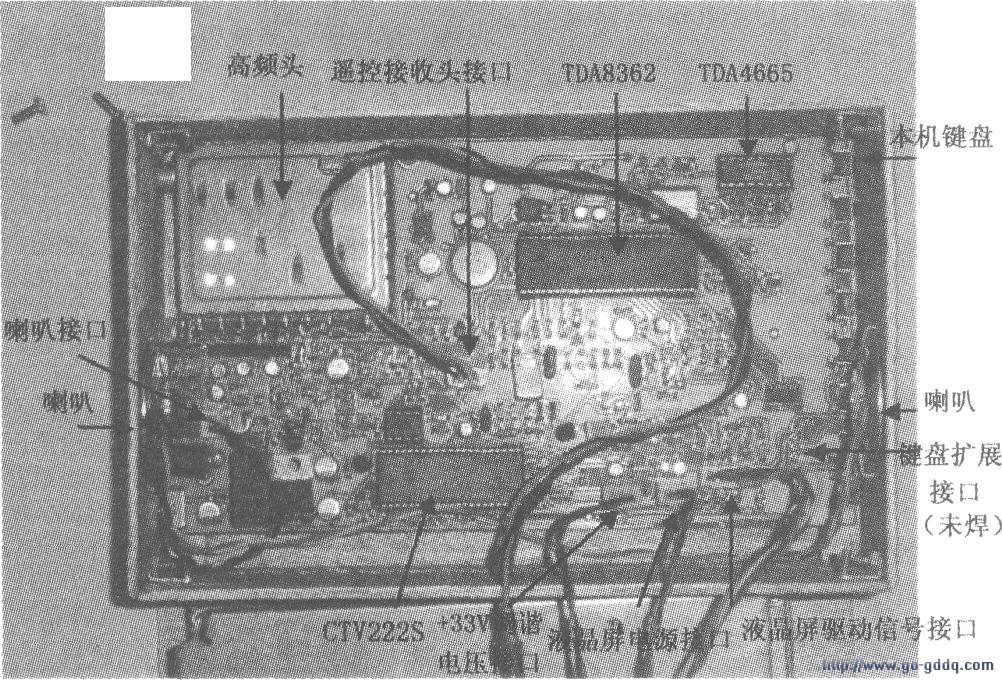

　　电视机的外围留有天线插口、音视频输入接口、耳机插口、电源插口等接口，同时还留有电源开关、本机键盘等便于手动操作。在电路的设计上我们留有喇叭接口、液晶屏驱动信号接口、液晶屏电源接口、调谐电压接口、遥控接收头接口、键盘扩展接口等以便于维护和功能扩展（下图）。
