在多年的PLC课程教学过程中，发现学生对于用基本指令编程较为熟悉，而对如何用功能指令编程却较陌生。下面以基本指令编程和功能指令编程为例对风机控制进行介绍。

　　例：某车间有1#和2#两台风机，控制要求如下：(1)按下启动按钮后，l#和2#同时启动运行,(2)运行半个小时后，l#和2#同时启动停止；(3)I#和2#两台风机采用时间控制Y-△降压启动，风机先Y形启动．4s后风机△运行。请根据控制要求，绘出梯形图。

　　分析：无论是采用哪种编程方式，首先是要根据控制功能画出IO分配图，然后按照控制过程编制出梯形图。

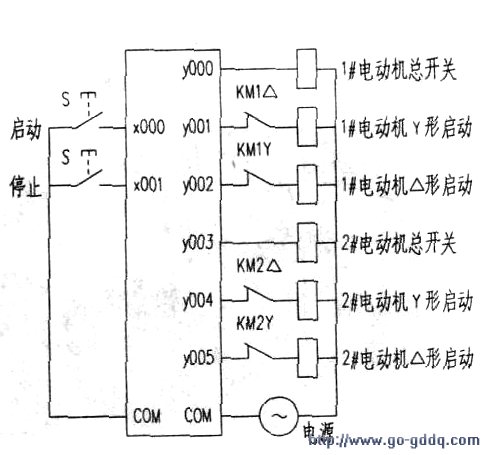

　　1．先画IO分配圈，见上图。

　　2．利用基本指令编程

  基本指令编程方法依据是接触器——继电器电气控制原理，按照风机的工作过程逐步编写基本指令程序。编制梯形图的原则是只要能实现控制功能即可。用基本指令适合编制比较简单的程序，而对于较为复杂程序如用基本指令编程，则要采用较多的元件数目，同时也要用较多程序步数来实现。以下是学生用基本指令编制风机控制梯形图，见中图。

　　3．利用功能指令编程

    用功能指令编程来实现控制功能，是一种较高层次的编程方法，编程过程中会同时用到功能指令和基本指令，但起主要作用的是功能指令。这种方法应用要从整体上把握程序控制过程，首先分析输入输出情况：1 #和2#风机Y形启动时，Y4、Y3、Y1、YO输出，相当于把011011传给K2YO．即十六制数HIB。1#和2#风机△Y形启动时．Y5、Y3、Y2、YO输出，相当于把1O11O1传给K2YO．即十六制数H2D。l#和2#风机停止时．Y5 ~YO没有输出，相当于把0传给K2YO。

　　从以上分析可以确定采用MOV功能指令编程。

　　编制梯形图见下图。

　　综上所述，用功能指令编程编制复杂的程序，前提是要先熟悉功能指令用法，善于分析输入输出分配图，最后确定合适的功能指令来实现控制过程。
