受电子广告牌的启示，正好手头有一块5x8的LED点阵，一时兴起，做了一个流动的电子钟。平时放在案头，可以显示时间、温度，也不失为一实用制作。

　　功能特色

　　可“流动“显示时间及温度，采用DALLAS 1-wire的DSl8B2O作为温度探头，采用DSl302实时时钟，外加后备电池，时间可以保存数年之久。

　　硬件设计

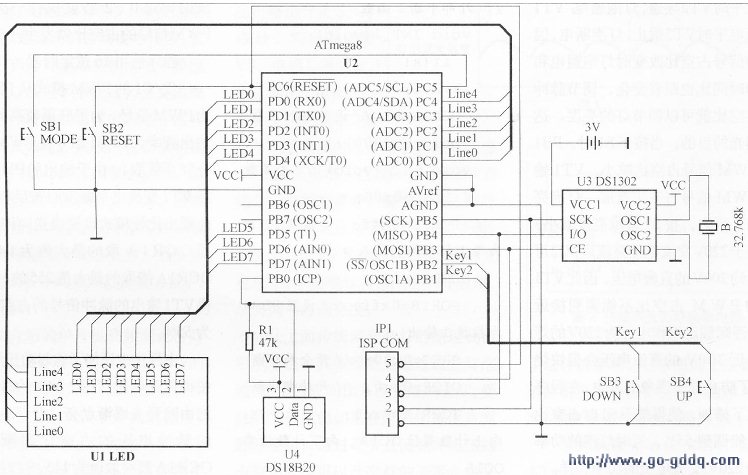

　　电路原理图如下图所示。电路以ATMEL的AVR单片机ATmega8(以下简称M8)为主控芯片。

　　DSl302是MAXIM一款带涓流充电的时钟芯片，采用外部32.768kHz的晶振工作。可通过CPU对其编程设置进行工作。它还可以采用后备电池对内部RAM的数据进行断电保护，在电压为2V时，电流只有300nA。平时工作时还可以对其进行涓流充电，数据可保存达数年之久。在这里则只用到了一些最基本的功能。

　　DSl8B2O相信大家都已经听说过很多次了，它的特点就是简单，但有时候太简单了，也给我们数据读写工作带来了不便，但它还是不失为一款很经典的数字温度探头。使用时注意需要在数据口上装一个4.7kΩ的上拉电阻，以保证数据输入输出。

　　LED采用5x8的共阳极的LED点阵。如果手头没有，可以直接采用8x8的共阳极点阵(不过要浪费3排LED了)，也可以修改一下代码，改用共阴的LED点阵。

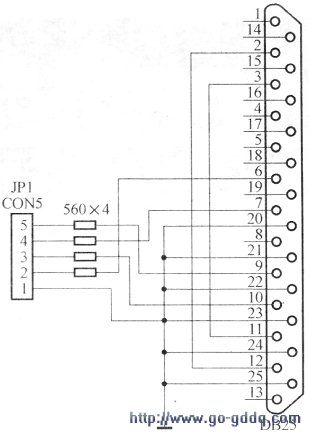

　　ISPCOM是对M8进行ISP编程的接口，编程的软件采用牧马编程软件，该软件的特点是：编程速度快，使用方便，在重新编译后能自动再次对芯片进行ISP编程。ISP电缆原理图如下图所示。其中，560x4的4个电阻用来限流。经过一段时间的使用，感觉性能比较稳定。

　　本电路共4个按键：SB1为模式按键，按动此键可依次显示为时间，温度、小时、分钟调整；SB2为复位按键，按动此键可复位M8；SB3、SB4为Down和Up键，在显示时间或者温度状态，按Up可以加快数字流动速度，按Down则减慢速度。在小时或者分钟调整状态，则起数据加减功能，在调整好时间后，再接动SBI，就设定时间完毕，时间开始运行。

　　软件设计

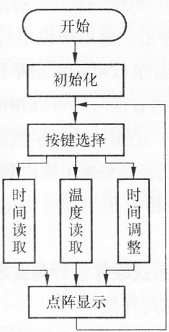

　　简单流程图见下图，源程序见本期配刊光盘。

　　软件采用ICCAVR编写，该软件能够利用代码工具生成M8初始化代码，简化了程序员的工作。软件原理如下：

　　1.M8进行I/0口初始化，其中PCO-PC4为段码，PDO-PD7为扫描码，均设置为输出，PBI、PB2、PC5作为按键输入端设置为输入，PB3为DSl302使能，PB5为DSl302时钟，设置为输出，其他也均设置为输出。

　　2.DSl302和DSl8B2O的初始化。

　　3.开辟显存，用于存放显示数据，避免重复计算查询，提高了效率(不过是以牺牲RAM资源为代价的)。4.查询键值，并根据不同的状态显示不同的数据。

　　注意事项1.DSl8B2O需要在Data脚加上拉电阻，不然可能会遇到读出数据不正常的现象；2.在M8和DSl8B2O、DSl302的电源脚附近最好需要加入滤波电容，笔者就遇到过M8频率高了运行不正常的现象，后来加上滤波电容就没有再出现过；3.本电路都是数字器件，可直接在万用电路板焊接电路，一般只要电路连接正常就可正常工作(当然，考虑美观性等就由读者自行决定)；4.本电路只完成了上面所述工作，更主要的是完成了基本的接口，有兴趣的读者可以在此基础上加以改进，以实现更多的功能。

　　制作好的电路见下图。
