此附件具有安全可靠、灵活、容易制作的特点，可作为生产线测试机架的标配附件．同样也适用于电子爱好者自制使用。

　　一、附件设计必需解决的两个问题

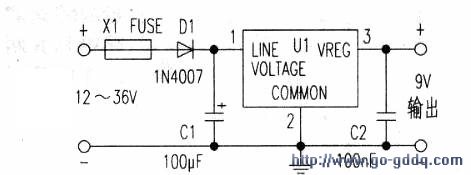

    1、与直流12V～36V适配解决办法：为了与直流+12V~+36V适配，采用9V稳压适配电路，如图所示。Dl为电源极性保护，防止错接电源极性造成损坏，Xl为保险丝，可选用400mA—800mA的规格，起短路和过流保护．Ul必需装上散热器。

　　2、与数字万用表的对接解决办法：拆下废弃的6F22叠层电她的电极安装帽，就是标准的对接头。将9V电源送人对接头即可。注意极性不可弄错！

　　二、为了灵活适应生产线的不同工位，本附件可采用以下几种形式。

　　1、电池形式：该形式把9V稳压适配器电路和对接头通过搭焊全部合为一体，像6F22叠层电池一样可装入万用表电池腔，引出线接+12V~+36V直流电源。

　　2、电源形式：该形式的9V稳压适配电路与对接头是分开的，只把对接头装入表内电池腔，9V稳压适配器电路再接+12V~+36V直流电源。

　　3、独立形式：该形式是把9V稳压适配电路装在12V/3V小变压器后，二者合为一体，对接头装入表内电池腔，通过导线连接。
