为了增强低音，自制了一款前胆后石低音功放．配合原来的一台双声道合并式功放，效果不错。

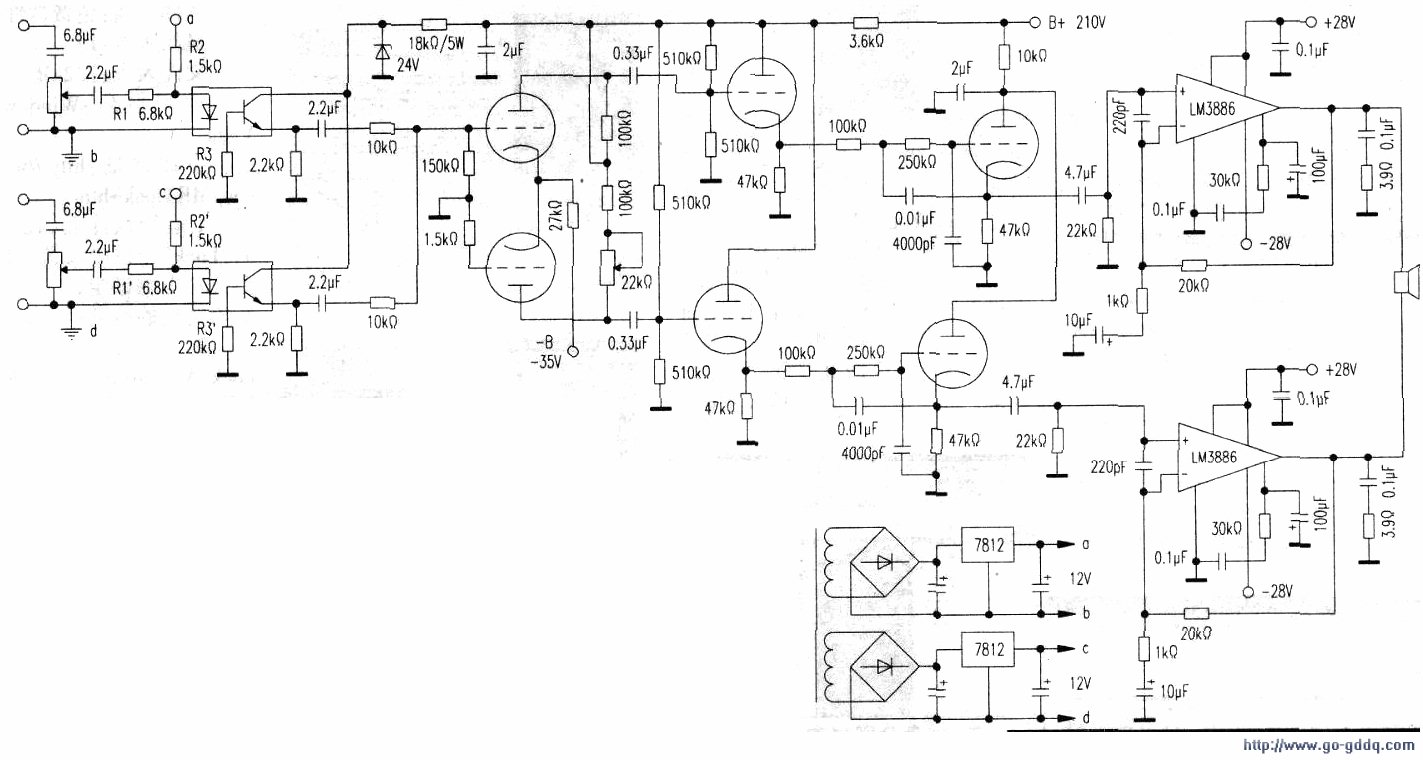

　　电路见上图。由2个LM3886集成电路组成BTL功放电路。用2个10英寸8Ω喇叭并联成4Ω负载，在电源容量足够的情况下，能达到IOOW功率。BTI。电路中的2个放大器的信号输入有几种方式，本人选用全对称双信号输入，这就要求是一对信号幅度相等、相位相反的输入信号。本机前级由12AX7胆管组成差分放大电路，单信号输入，双信号输出，幅度相等、相位相反，经2个12AU7胆管构成的反馈式低通有源滤波电路，将二路信号中高于159Hz的成分衰减，低音频段信号由阴极输出，与后面LM3886匹配良好。

　　本机的信号输入是取自原功放左、右声道前级输出，由于左、右声道各自有自己的接地母线，最后在电源处一点接地。如果输入本机的左、右信号只是简单地合二为一，信号地也台在一起，就会使原机地形成大环路，破坏一点接地方式，引来干扰。为此在前端设计了用2个4N35光电耦合器构成的隔离电路，将两机从电气上隔离，用有2个12V独立绕组的微型变压器，组成2个12V电源，分别给4N35供电。通过2绕组独立性，使输入信号的地各自独立，消除接在一起引起的问题。

　　由于原机前级输出来加耦合电容，为了不影响其直流工作点，加上Cl电容隔直。Rl的阻值对低频波形有较大影响。因输入信号不是数字量而是模拟量，为克服发光二极管的死区电压，通过R2提供一个合适的工作电流，一般取5mA~lOmA为宜，选大些虽然对线性有利，但功耗和噪声亦会加大，不利安全。光敏三极管部分的供电通过电阻降压，由24V稳压二极管稳压获得。电阻R3是给光敏三极管提供合适的偏流，否则在光照下始终处在深度饱和导通状态，管压降很小．加有偏流就拉回到放大区。

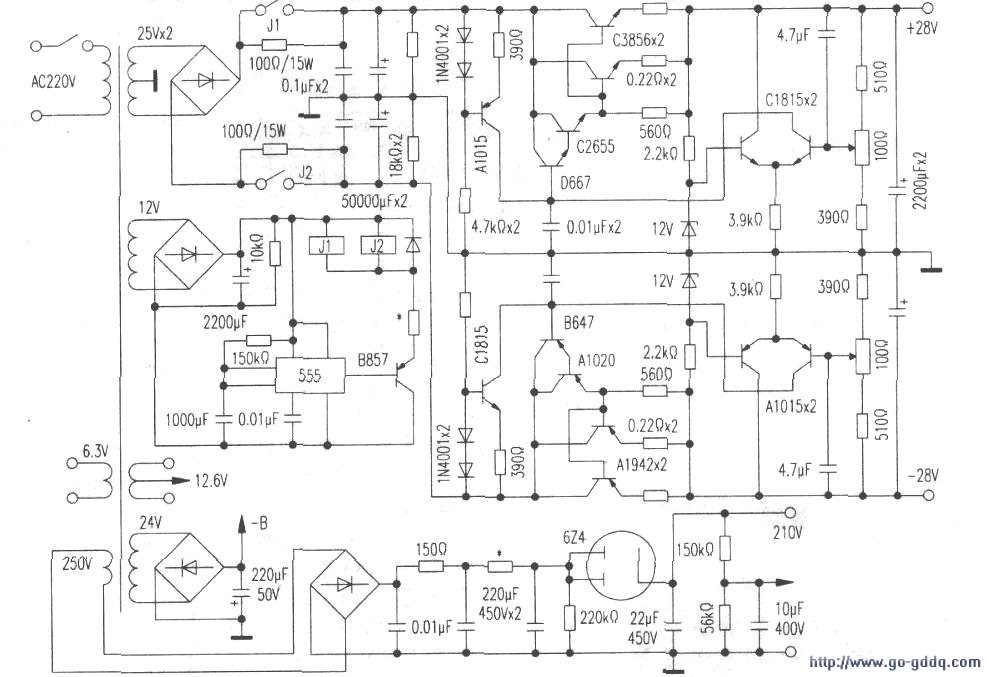

　　本机电源变压器选用500VA．低压供电用32A整流桥，正负电压滤波电解电容各为50000¨F，是由多个PHIUPS牌电解电容组成电容阵。考虑到市电允许有IO%的波动，并且滤波电解电容也作不到完全对称，使正负电压不对称不稳定，大电流下的电压跌落，势必影响输出的动态幅度和对称。

　　为此增加了一个用分立元件组成的大功率稳压环节，对称位置上的三极管都是用互补管，放大倍数经挑选基本接近，散热片较大，电源品质大大提高，有效地降低动态失真。

　　由于所用滤放电容容量很大，开机瞬间强大的浪涌电流会对整流桥造成冲击，为了保险起见，加了一个缓冲电路，由555集成块和继电器组成。利用手头元件选了2个型号为JZX-22F42小型中功率继电器，每个继电器有4组触点，每个触点容量为3A/28V(直流)，并联使用，确保触点安全。开机时，2个lOO大功率电阻起缓冲作用，浪涌电流大大降低，待十几秒后，一继电器触点接通，电阻被短接，电源正常供电。
