经验与技巧：三对肖特基管连同散热片引脚众多，要将它们整体从电路板上焊下，一只大功率的电热吸锡器是必需的。用电热吸锡器除去连接电路板与肖特基管管脚的焊锡，散热片与电路板一般也用焊锡连接。除去所有连接的焊锡后可将肖特基管连同散热片轻易卸下。请详细记录各元件引脚在电路板上的位置，后面连线时需要这些数据。
步骤2：

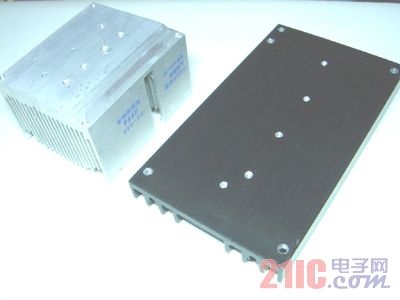

接下来取出已经钻好了固定孔的大型散热片，这里使用一个CPU散热片为发热量较大的肖特基管散热，黑色薄型散热片用于开关管散热。我们要将功率元件用螺丝固定在散热片上，功率元件与散热片之间用绝缘片隔开。
有条件的话，最好用导热性能更好的云母绝缘片代替原配的绝缘片，在功率元件、绝缘片、散热片间涂上导热硅脂可达到最佳散热效果。
经验与技巧：保证功率元件与散热片紧密接触同时相互绝缘，是安装成功的关键。用螺丝固定功率元件,拧至元件不可移动就好,避免压伤元件。用万用表通断挡测量散热片与肖特基管中间的管脚，若不通，那么绝缘成功。
步骤3：

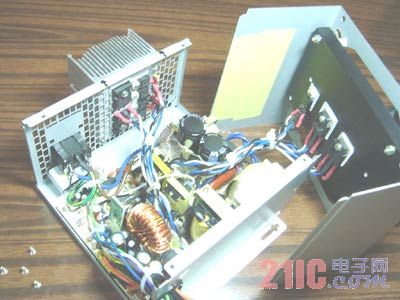

使用带绝缘皮的连线，将各功率元件连至其在电路板上的原始位置。焊接完成后请仔细检查，确保接线正确，避免出现虚焊和短路现象。最后将散热片固定在电源外壳上，改造完成！
经验与技巧：要将数十条连线正确连接，避免虚焊和短路，难度不小，操作时一定要耐心！另外，将散乱的连线捆扎起来有利于下一步安装，也可以避免连线与电路板上其它元件之间不必要的接触。
步骤4：

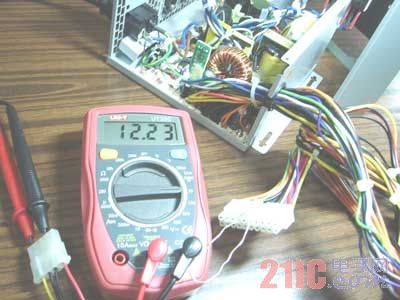

不连接电脑，在空载条件下启动电源，测量各路输出电压，确保各路输出正常。请注意：电源一定不要连接其它设备，万一电源输出异常造成设备损坏，那可就得不偿失了。
经验与技巧：连接主板电源接口的绿线(提供PS-ON电源启动信号)和黑线(地线)，可供给Power Good信号，启动电源。下表是Intel在ATX标准中规定的电压浮动范围，用于判断改造后的电源是否工作正常。
步骤5：

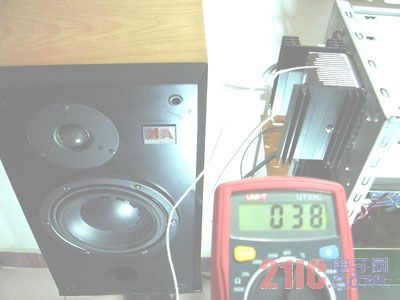

最后，将改造完成的电源连入主机，连续运行7小时测得散热片温度38℃，此时室温27℃。可靠性没有问题，静音电源改造成功！
■ 后记
取消电源风扇肯定不利于电脑的整体散热。因此，建议使用高发热量赛扬D、高频率Athlon XP的朋友，最好不要使用无风扇电源，毕竟静音、稳定不可兼得。另外，本文是对电源进行硬件改造，原有的质保肯定是没有了，所以还请大家三思而行。
