为了保证电脑运行的稳定性，我们不得不忍受机箱内众多散热风扇所发出的噪音的“折磨”，其中最大的噪音源当数电源风扇。现在无风扇静音电源的出现似乎给我们带来了改善环境的希望，但相当于一般电源好几倍的售价也令普通消费者望而却步。想要一个无噪声的无风扇电源吗？我们自己做一个！

      ■ 改造思路

      电脑电源是典型开关电源，基本工作原理并不复杂：市电经二极管、高压电解电容的整流滤波后变成300V左右的高压直流电，再通过功率开关管电路，产生的高频脉冲电压由开关变压器转为低压脉冲，经肖特基管(一种高速二极管)和电容、电感组成的整流滤波电路，最终输出纯净低电压直流电。

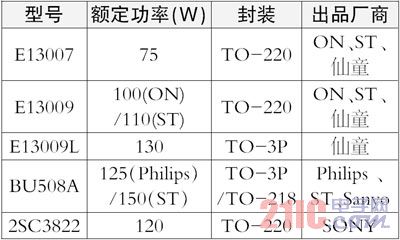

      我们的改造思路是：取出开关电路中主要发热元件——功率开关管和肖特基管，将其安装在大型散热片上，取消散热风扇。简单说来，就是除去带来噪音的散热风扇，用大型散热片为功率元件散热。下表是几种常用功率开关管(POWER TRANSISTOR)：

      经验与技巧：一般功率开关电路(PWM)中会使用两只相同型号功率开关管协同工作，两管额定功率之和就是电源额定功率的上限。因此，根据使用功率开关管的型号可以大概判断电源的额定功率的大小。使用E13007的电源的额定功率不会超过150W；同理，使用E13009的电源的额定功率在300W以下。另外，TO-220和TO-3P封装的功率开关管引脚定义相似，可以直接替换。

■ 改造过程

下面笔者就以自己的电源为例，讲解如何打造无风扇静音电源。首先，我们要准备以下工具和材料：外热(尖头)电烙铁、电热吸锡器、万用表、手持电钻，各种规格螺丝刀，散热片若干。

      步骤1：

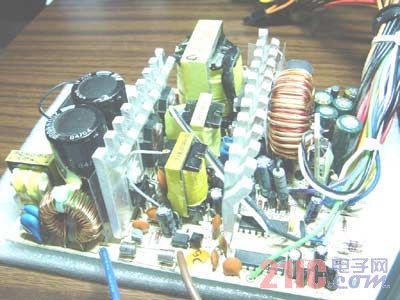

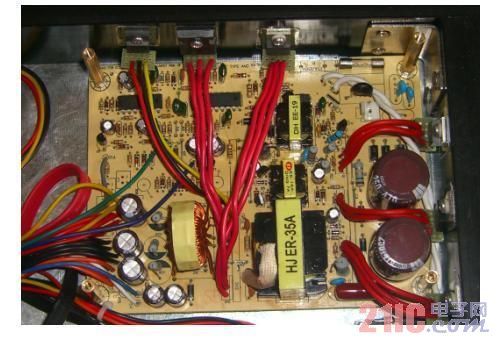

      我用的是一个标称额定功率280W的电源，使用12cm风扇散热。先将其拆解，在主体电路中找到铝制散热片。然后将散热片和固定在它上面的开关管、肖特基管一同从电路板上焊下。然后用螺丝刀将开关管、肖特基管从铝制散热片上取下，注意保留功率元件与散热片之间的绝缘片。

      下排为三只开关管，左边TO-220封装的是Fairchild(仙童)公司出品的c5027，用于辅助电路供电；右边两只TO-3P封装的是同厂出品的KSE13009L，主供电靠它们。图4上排是三对肖特基管。从左到右是：中国台湾省MOSPEC产F16C20C、S30D40C，ST产STPS2045CT。由型号可判断，它们最大承受电流分别为16A、30A、20A。
